IBECO universell Genomföringstätning
Genomföringstätningen fungerar som gas- och vattentät tätning mellan medium och skyddsrör vid ingjutning av rör i betong. Gummielement komprimeras mellan tryckplattor.
Dokument och länkar
IBECO universell genomföringstätning
|
Art. nr.
|
DN
|
Utförande
|
Max tryckblind
|
Max tryckinkl mediarör
|
För mediarör YDmm
|
Varukorg
|
|---|---|---|---|---|---|---|
|
10499
|
100
|

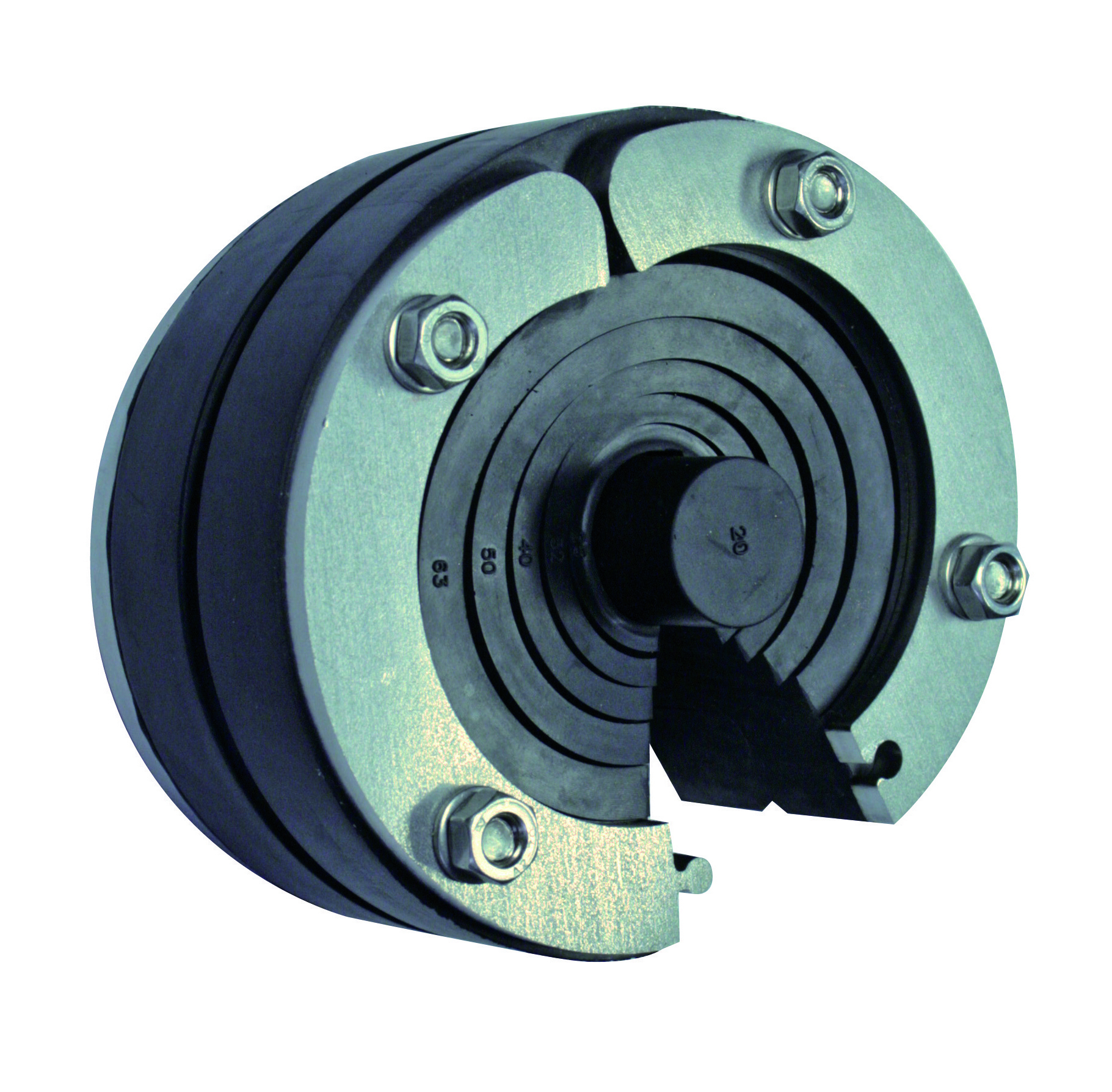

Delad
|
1,5 bar
|
1,5 bar
|
20, 25, 32, 40, 50, 63
|
|
|
10490
|
100
|

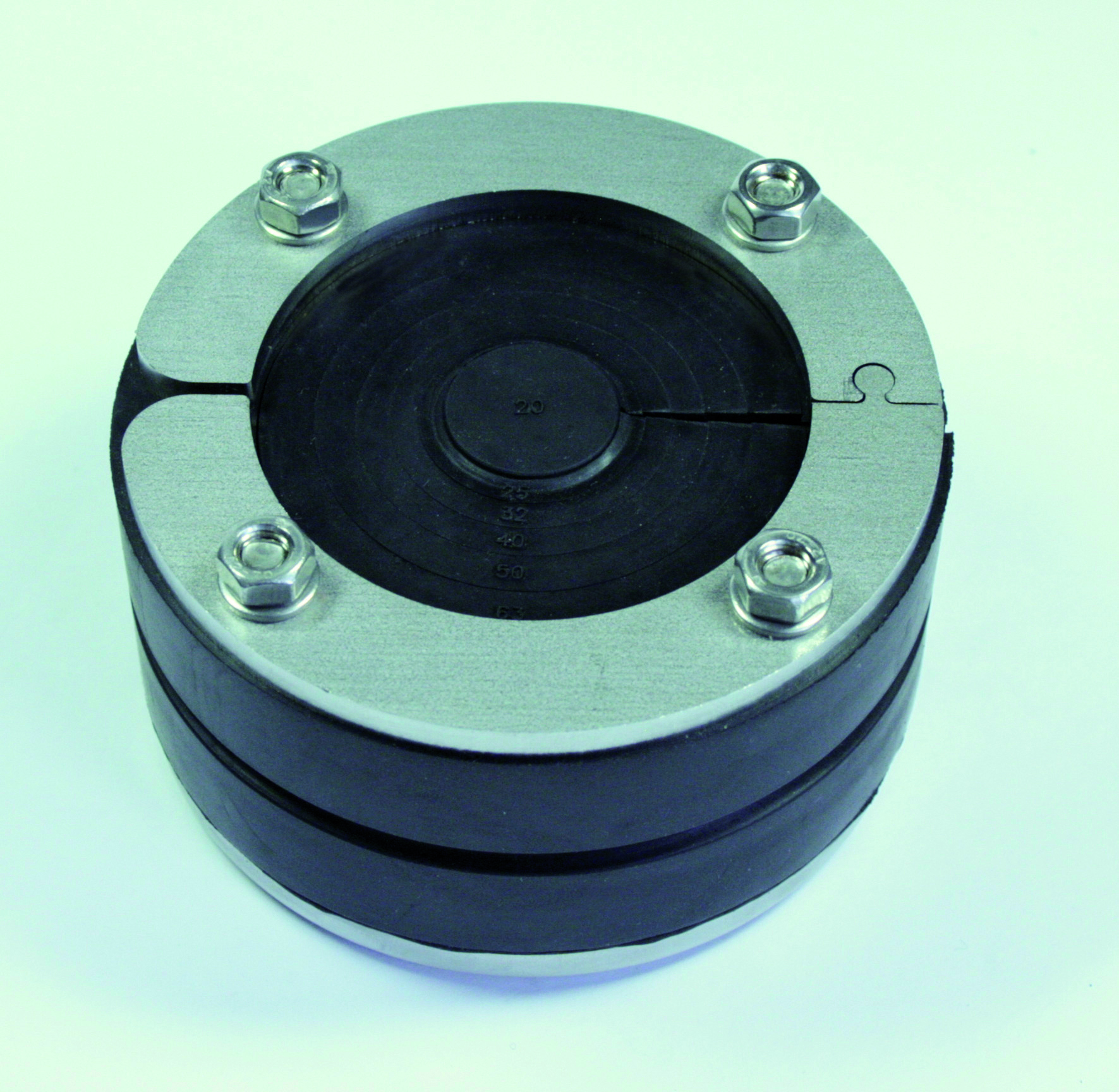

Stängd
|
1,5 bar
|
1,5 bar
|
18-65mm i 55mm steg per ring
|
|
|
10495
|
150
|
Stängd
|
mot ej trycksatt vatten
|
1,0 bar
|
32,40, 50, 60,3-63, 75-76, 1mm, 88, 9-90mm, 110mm
|
|
|
10493
|
200
|
Stängd
|
mot ej trycksatt vatten
|
1,0 bar
|
110mm, 125mm, 139, 7-140mm, 160mm
|
|
Material:
Tryckplattor i rostfritt stål V2A
EPDM-tätning med hårdhet 45 ± 5 Shore A
Arbetstemperatur:
-30°C till 120°C
RADONTÄT
På förfrågan:

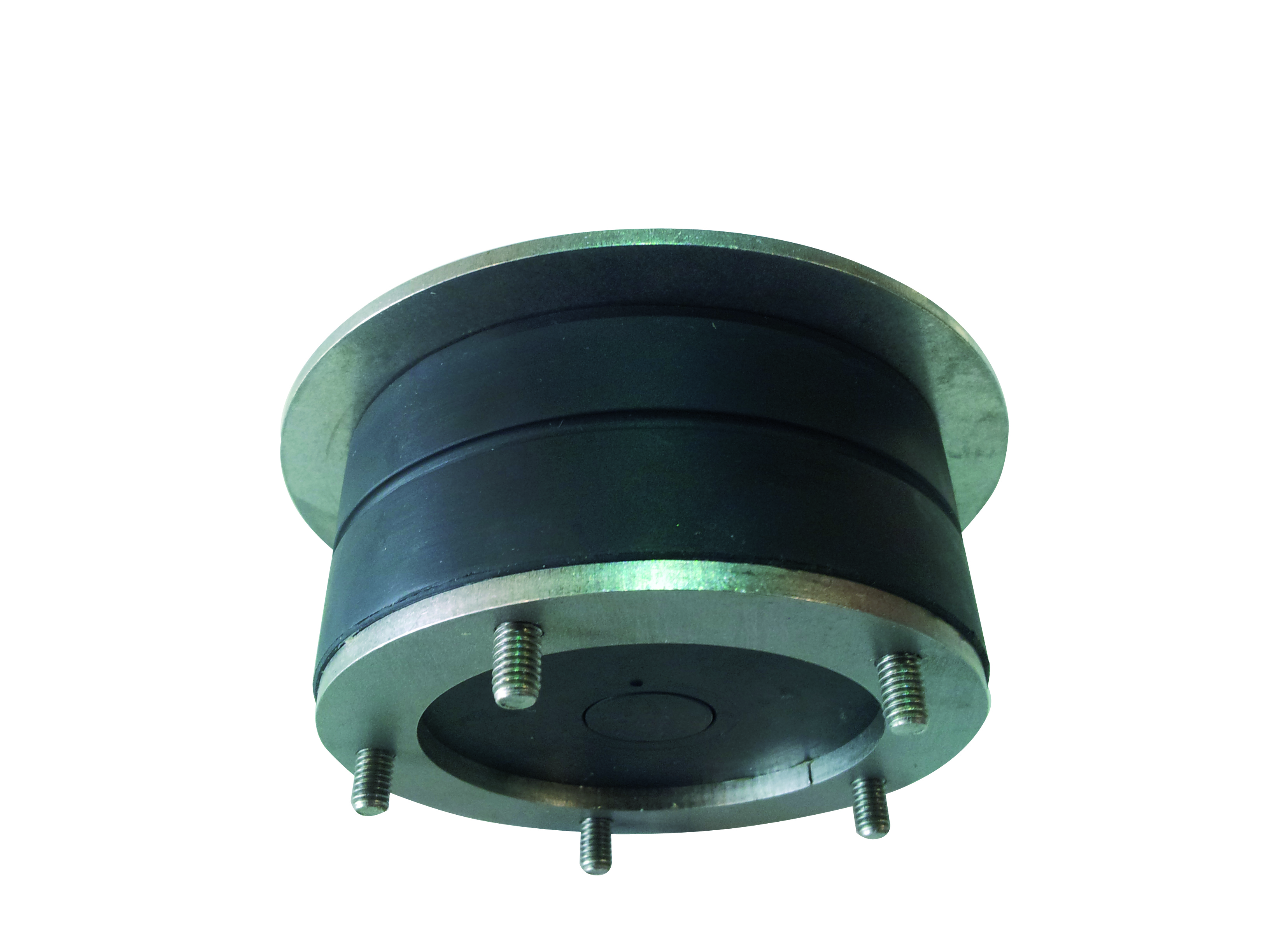

Fler tätningstyper (t.ex med extra stora flänsar) finns mot förfrågan

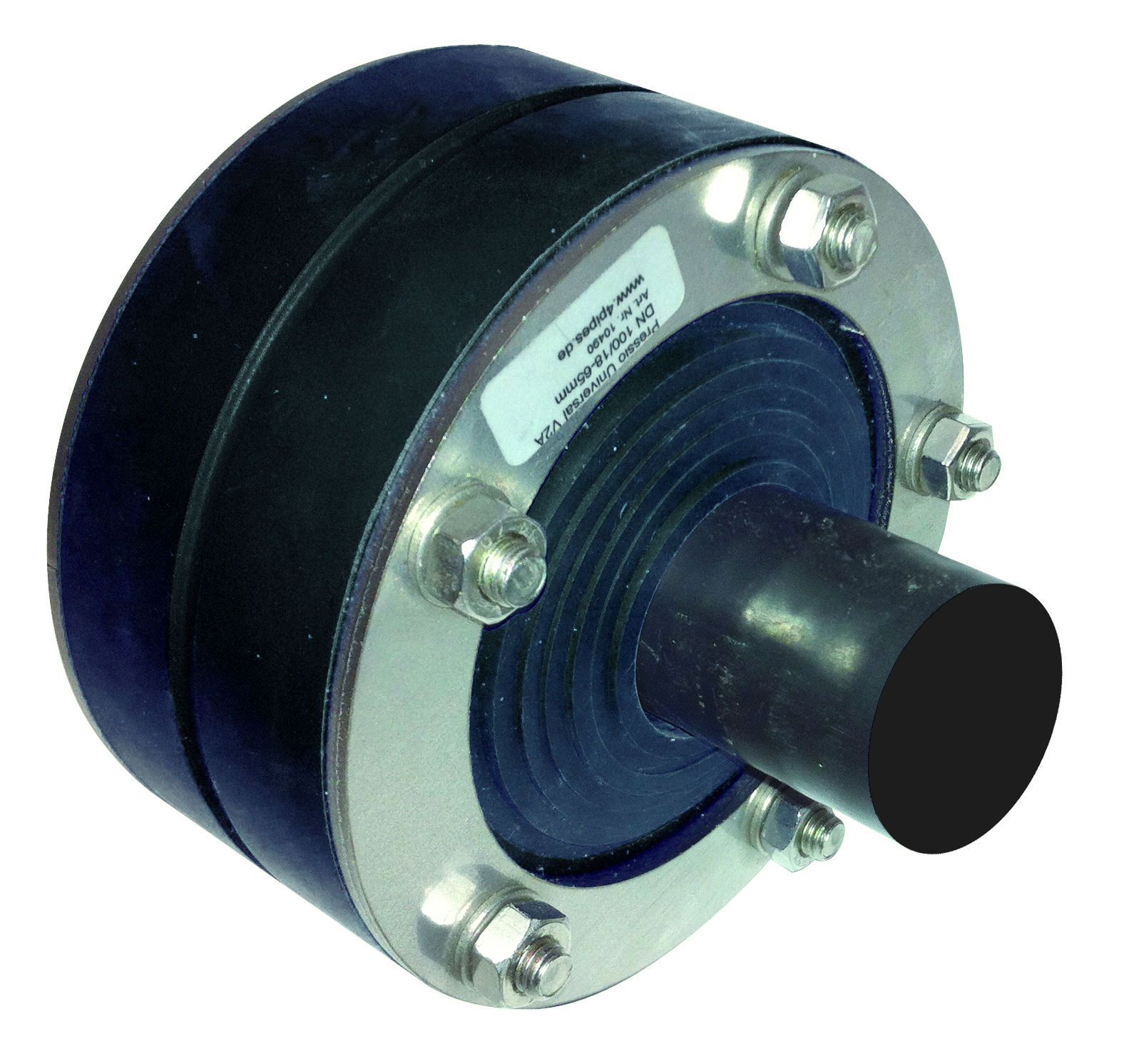

Anpassa till rätt mediarör
1. Räkna antalet lager som behöver tas bort
2. För att klippa av lagren måste de pressas för hand eller skruvmejsel till baksidan
3. Skär bort det återstående gummit på bladkanten
4. Bladet kan dras av för hand
