IBECO IBDR stora dragfasta rörkopplingar
Tips!
- Rörkopplingens spännvidd anpassas efter uppgift om rör YD.
- På förfrågan: Andra SDR-klasser
Viktigt!
- Stödhylsa ska användas för montering på PE-rör
- Använd momentnyckel vid åtdragning.
Dokument och länkar
IBECO IBDR stora dragfasta rörkopplingar
för alla rörmaterial PN16

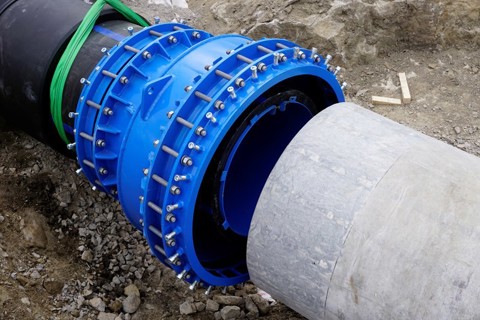

IBDR – Stora kraftiga dragfasta rörkopplingar för alla rörmaterial.
Finns i storlekar från 300 mm till 2400 mm, men kan tillverkas i större storlekar på begäran.
Kopplingarna kan kundanpassas med önskade spännvidder, längder och uttag.

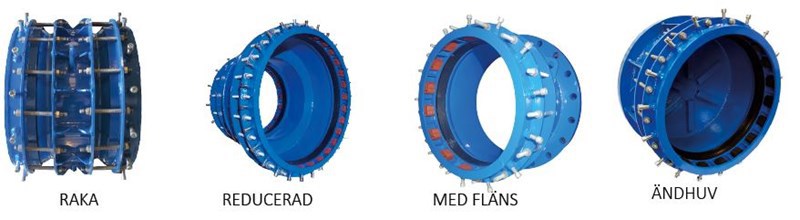

Kopplingarna finns i raka, reducerade, med fläns samt som ändhuvar.
IBDR-kopplingarna har normalt sett en spännvidd på 30 mm per sida och är utrustade med dragfasta segment med samma spännvidd som tätningen.
Passar till PE, PVC, stål, seg/gjutjärn och andra styva rörmaterial.
Godkännanden:
EN681-1
EN10025
ISO 9001:2008
ISO 898-1, 4018, 7091
DIN 30677-2
WRC approved
- Packningar av EPDM eller NBR
- Enkel installation, endast en momentnyckel krävs
- Fungerar även på rör med viss ovalitet.
- Mycket hög dragsäkerhet.

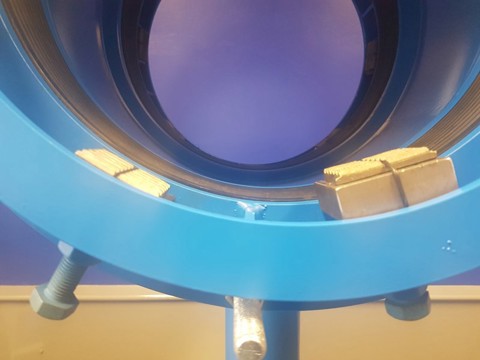

- Patenterade självjusterande gripbleck. Varje gripbleck åtdrages självständigt för att ge optimal prestanda och perfekt passform på vilken röryta som helst. Dessutom har varje gripbleck en kilformad glidande sektion som individuellt anpassar sig och därmed ökar dragsäkerheten när röret tenderar att vilja dras ur kopplingen på grund av vattentrycket som bildas i röret.
- Klarar stora toleranser för anslutning av rör av samma eller olika material med samma eller olika ytterdiameter.
- Klarar avvinklingar upp till 6 grader både före och efter installation.
- Kan demonteras och återmonteras flera gånger, gripblecken hålls på plats med speciella låsmuttrar och ramlar ej ur kopplingen.
- Flänskopplingarna kan ersätta och användas som montagebox tack vare dess långa bygglängd och stora spännvidd.
Material:
Stål 1.0037
Bultar och brickor: Rostfritt stål A2 (syrafast A4 på begäran)
Muttrar: Syrafast A4
Packningar: EPDM
Greppbultar: Rostfritt stål A4
Gripbleck: Galvaniserat S235JR behandlade med Xylan C40
Korrosionsskydd: Epoxy applicerad elektrostatiskt med tjocklek ≥250 μm, enligt GSK
På förfrågan: Kan beställas i rostfritt / syrafast utförande.
Packning NBR

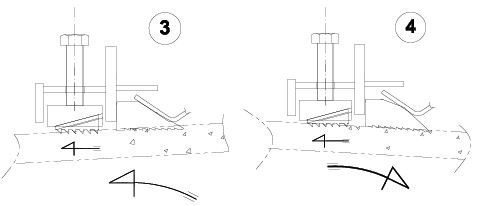

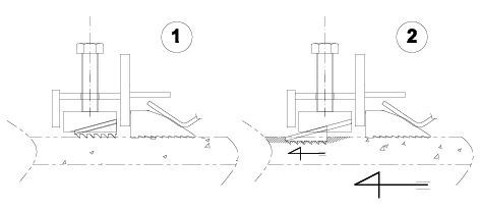

Gripblecken justerar sig själva individuellt i alla riktningar beroende av kraft och markrörelser och greppar hårdare kring röret ju mer påfrestningar det utsätts för.
Gripblecken aktiveras när bulten skruvas ned mot röret till angivet moment.
De dragfasta gripblecken är då i korrekt position för att greppa kring röret, om det försöker slita sig ut ur kopplingen.
