Spont komplett VB100
VB 100 är den mest mångsidiga och praktiska spontkassetten för rörläggningsprojekt på upp till 1500 mm diameter.
Dokument och länkar

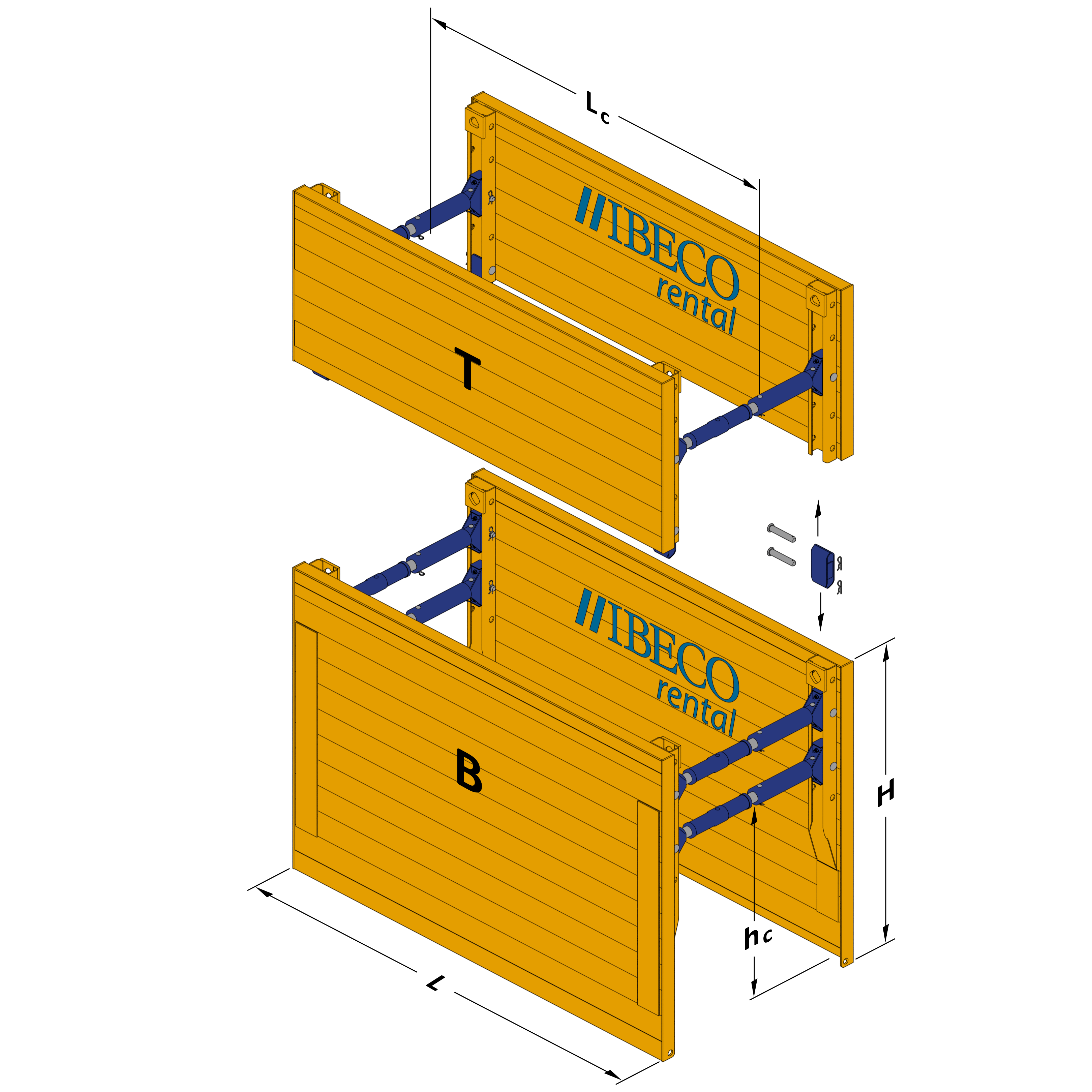

VB 100 spontkassett bas (B)
Inkl 4 st stämp med fäste *
|
Art.nr.
|
Lmm
|
Hmm
|
Arb.lengde(Lc) mm
|
Arb.høyde(hc) mm
|
Max trykkkN/m
|
Vektkg
|
|---|---|---|---|---|---|---|
|
VB10020002360
|
2000
|
2360
|
1610
|
1540
|
78
|
1630
|
|
VB10030002360
|
3000
|
2360
|
2610
|
1540
|
65
|
1830
|
|
VB10035002360
|
3500
|
2360
|
3110
|
1540
|
51,3
|
2020
|
|
VB10040002360
|
4000
|
2360
|
3610
|
1540
|
44,6
|
2220
|
|
VB10040002560
|
4000
|
2560
|
3610
|
1520
|
44,6
|
2360
|
* VB 100 levereras som standard med arbetsbredd 990-1290 mm. Vid behov av bredare kassetter - se stämpförlängning nedan.
VB 100 spontkassett förhöjning (T)
Inkl 2 st stämp med fäste *
|
Art.nr.
|
Längd (L)mm
|
Höjd (H)mm
|
Arbetslängd (Lc)mm
|
Arbetshöjd (hc)mm
|
Max belastningkN/m2
|
Viktkg
|
|---|---|---|---|---|---|---|
|
VB10020001572
|
2000
|
1410
|
1580
|
-
|
97,5
|
1170
|
|
VB10030001572
|
2500
|
1410
|
2080
|
-
|
78
|
1300
|
|
VB10035001572
|
3000
|
1410
|
2580
|
-
|
65
|
1430
|
|
VB10040001572
|
3500
|
1410
|
3080
|
-
|
55,7
|
1550
|

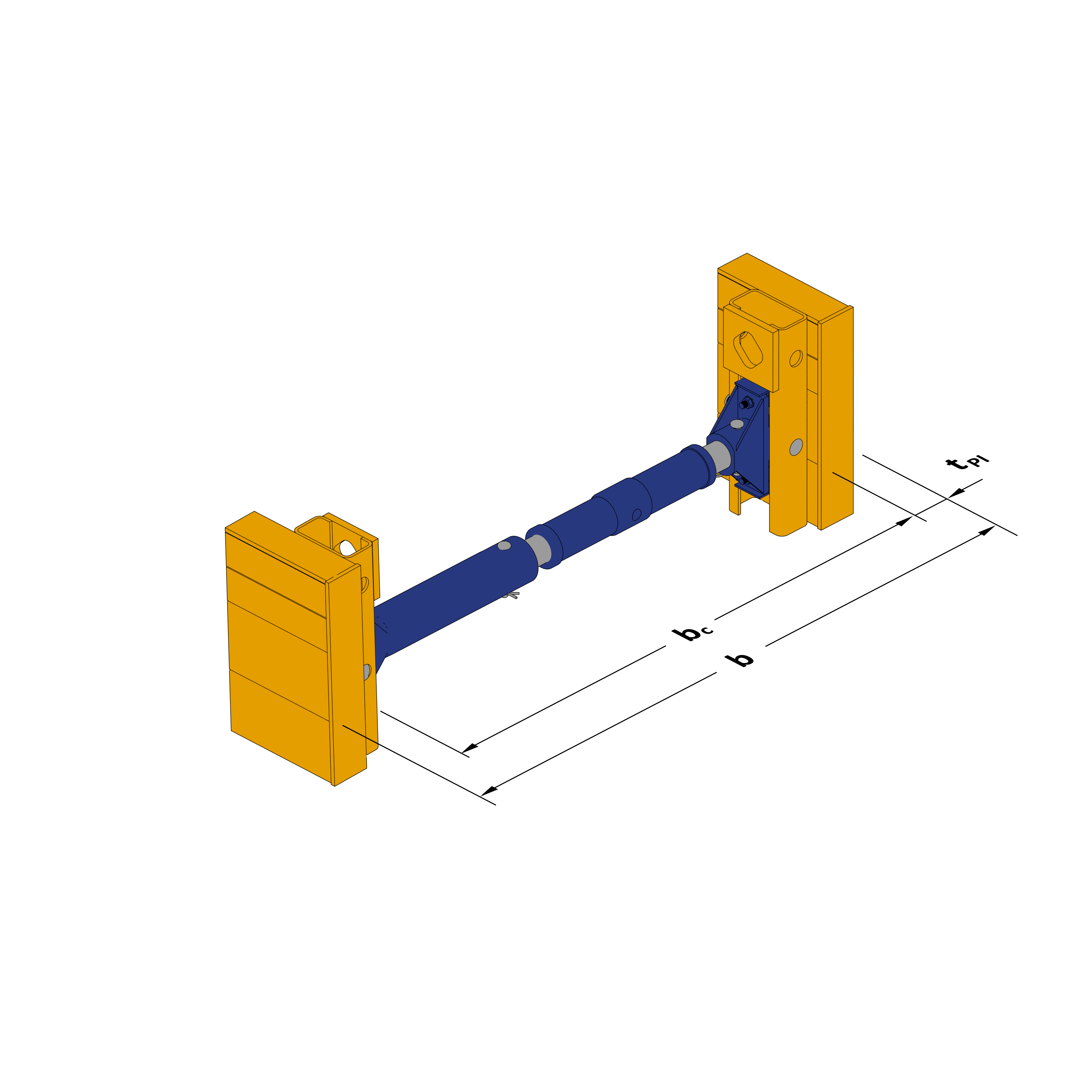

VB 100 stämpförlängning
|
Art.nr.
|
Längdmm
|
Ökar arbetsbreddtill (mm)
|
Viktkg
|
|---|---|---|---|
|
VBSF300
|
300 mm
|
1290-1590
|
15,5
|
|
VBSF500
|
500 mm
|
1490-1790
|
20
|
|
VBSF800
|
800 mm
|
1790-2090
|
26,7
|
|
VBSF1000
|
1000 mm
|
1990-2290
|
31,1
|
|
VBSF1500
|
1500 mm
|
2490-2790
|
42,3
|
|
VBSF2000
|
2000 mm
|
2990-3290
|
53,4
|
|
VBSF2500
|
2500 mm
|
3490-3790
|
64,5
|

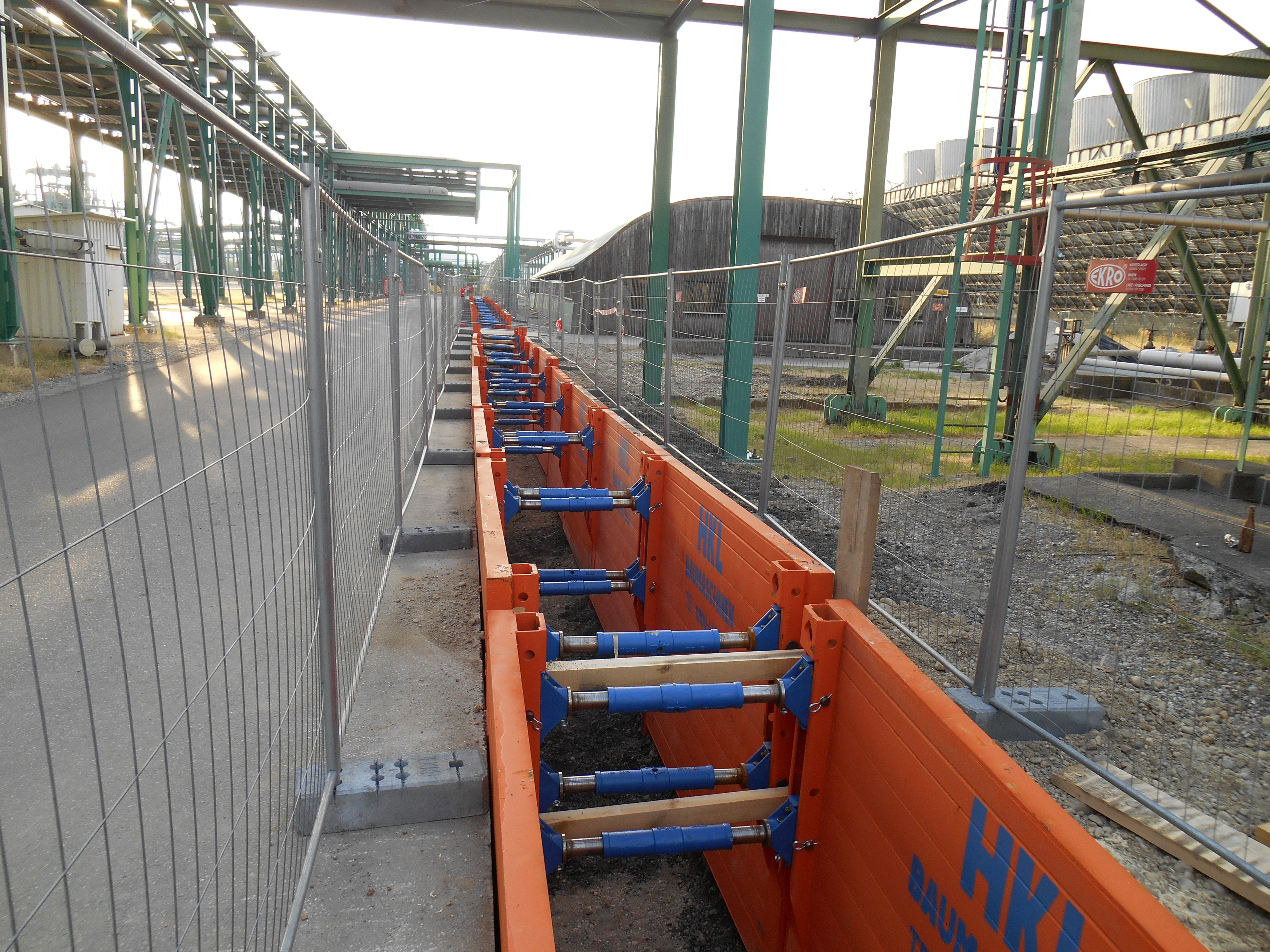

Spontkassetter är en mångsidig, praktisk och säkerhetshöjande produkt för rörläggningsprojekt.
Installation kan göras till ett djup av upp till 5,00 meter med en baskassett och två toppkasetter. Baskassetten skjuts vertikalt ner i marken genom att växelvis trycka och sänka, populärt kallat ”gräv och tryck-metoden”. Maximal arbetshöjd (rörkulvert) är 1,54 meter.
En dikesbredd från 1,20 till 4,00 meter möjliggörs med hjälp av ett standardstag och stagförlängningar. Standardstaget är synnerligen robust vilket gör att systemet även kan installeras vid dåliga eller instabila markförhållanden.
Rejäl plåttjocklek kombinerat med en robust design ger mycket låg deformation.
Maximal schaktdjup:
~5,00 meter
Maximal schaktbredd:
1,20 - 4,00 meter
Maximal arbetshöjd:
~1,54 meter
