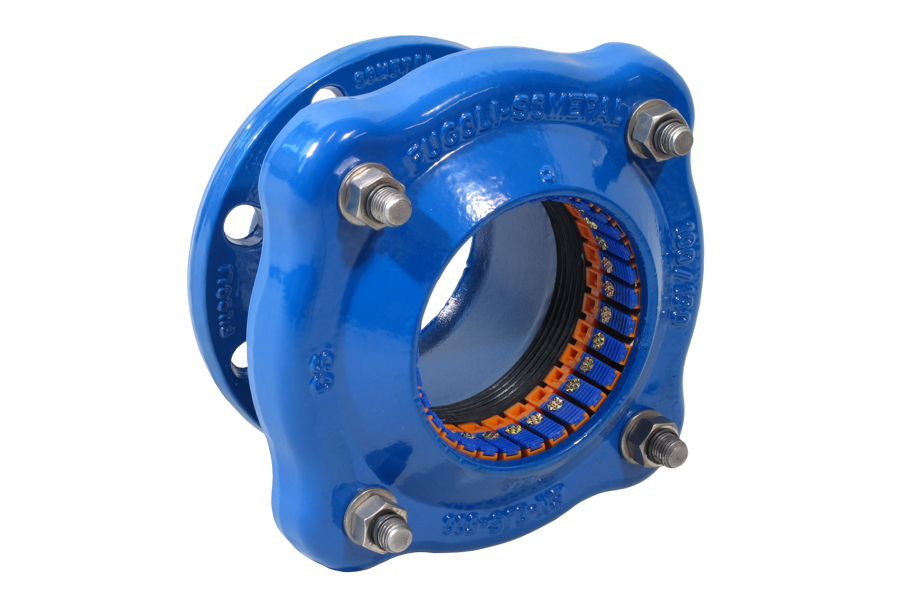

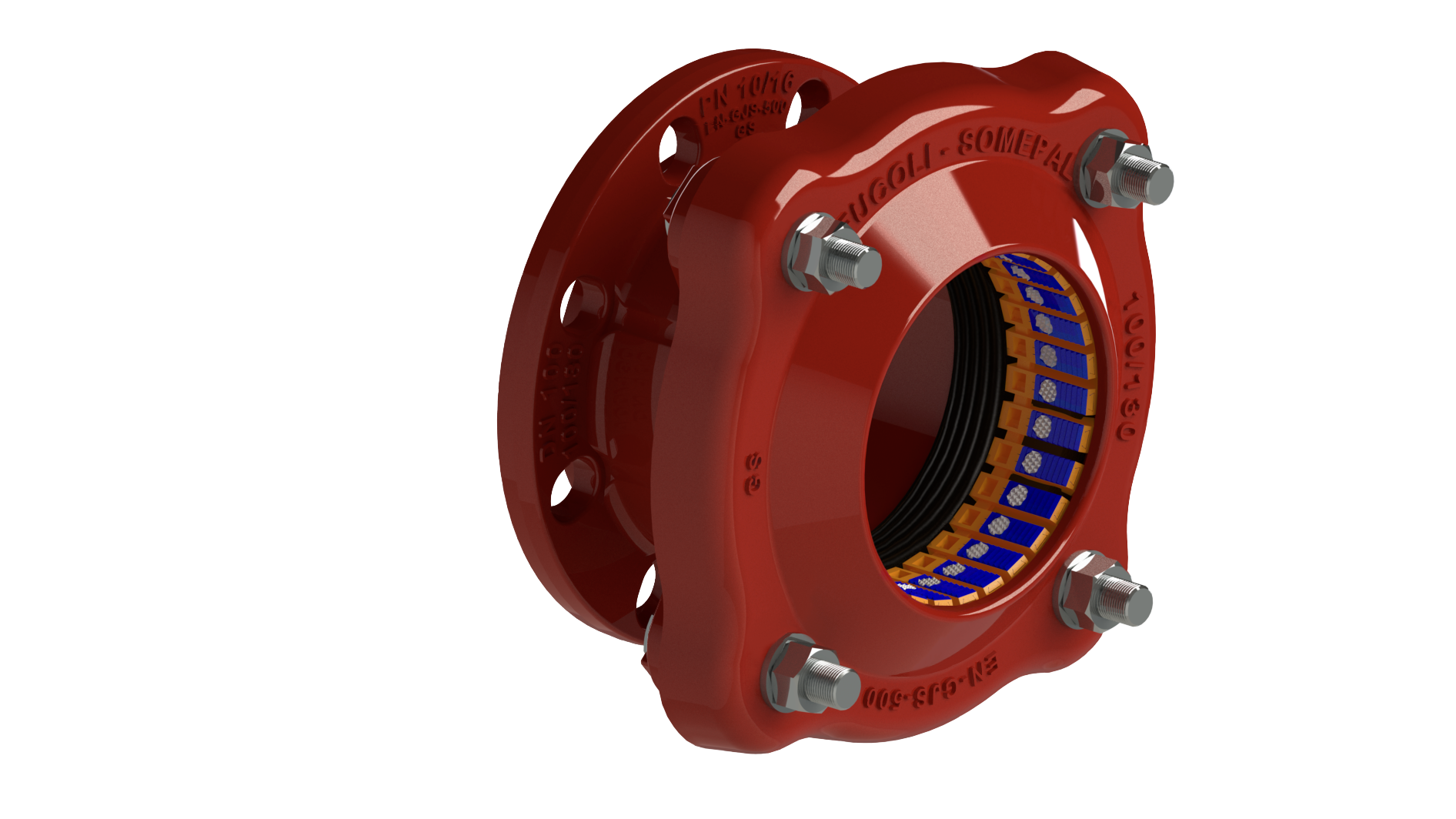

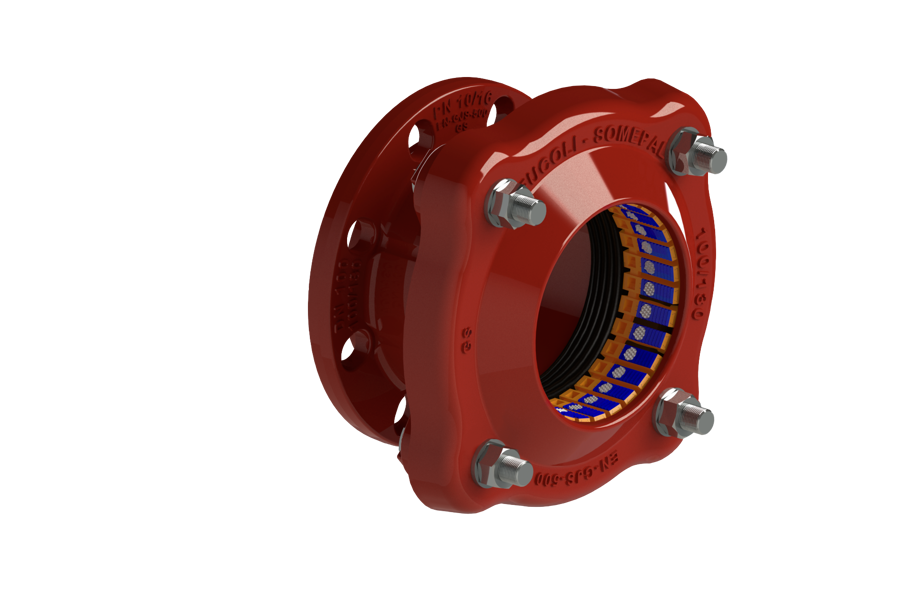

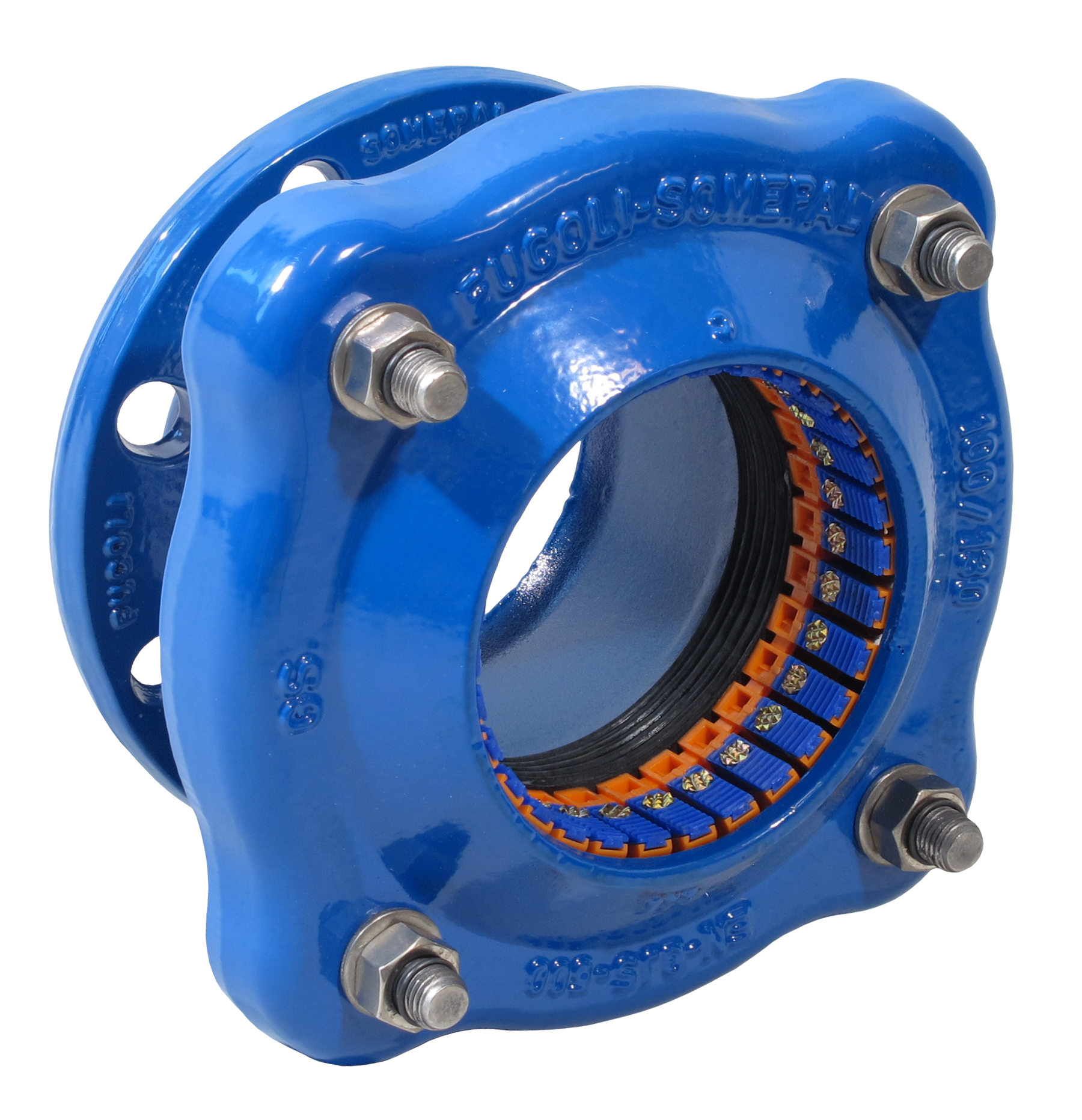

Fucoli GFIX dragfasta flänskopplingar

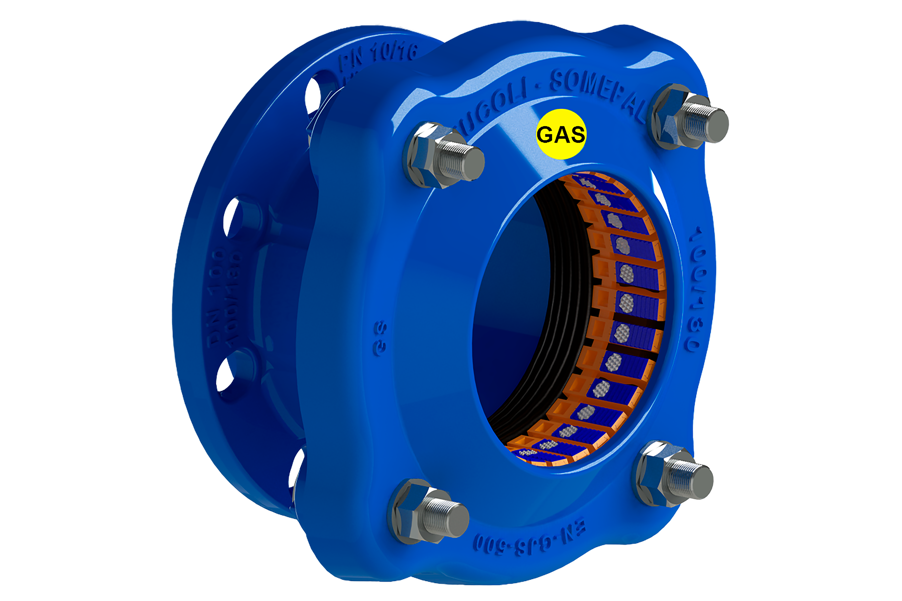

Fucoli-Somepal GFIX - universalkoppling för alla rörtyper
Fördelar
- Lättinstallerad
- Avvinkling Upp till ± 4°
Viktigt!

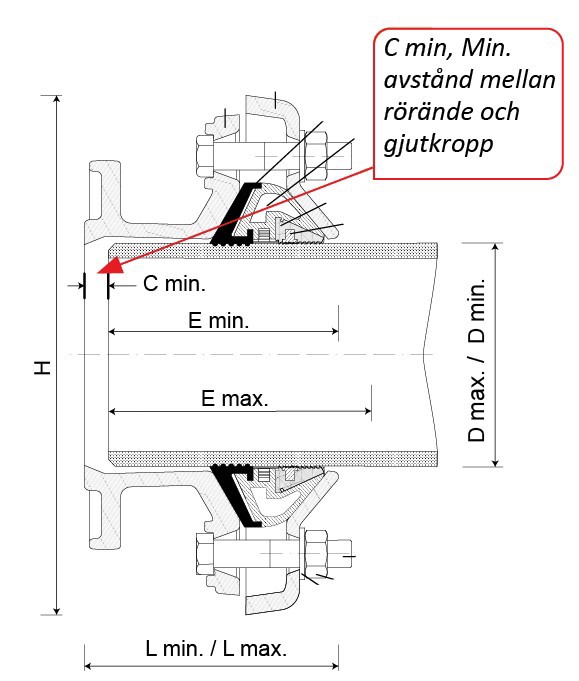

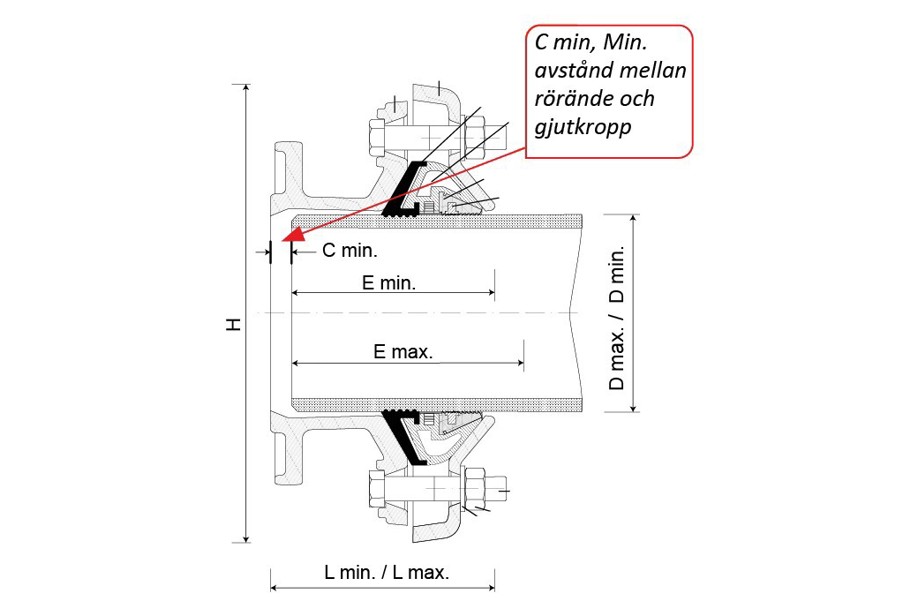

- Vid montage - observera min. avstånd mellan rörändar (Cmin), se skiss
- Vid montage av GFIX på PE-rör rekommenderar vi att IBECO stödhylsor används.
Dokument och länkar
|
RSK nr.
|
RSK nr.AVLOPP
|
RSK nr.GAS
|
DN
|
Flänsborrning
|
SPVmm
|
LminLmax
|
EminEmax
|
Hmm
|
Bultpr sid
|
CMin
|
Hylsamm
|
MaxNm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
114 29 28
|
115 06 97
|
2378769
|
50
|
PN10/16
|
39 -52
|
129-138
|
90-120
|
195
|
3xM12
|
15
|
19
|
50 -70
|
5
|
|
|
114 29 29
|
115 06 98
|
2378770
|
50
|
PN10/16
|
49 -64
|
128-138
|
90-120
|
197
|
3xM12
|
15
|
19
|
50 -70
|
5
|
|
|
114 29 30
|
115 06 99
|
2378771
|
60/65
|
PN10/16
|
63 -83
|
129-143
|
105-128
|
209
|
4xM12
|
15
|
19
|
50 -70
|
8
|
|
|
114 29 31
|
115 07 00
|
2378772
|
80
|
PN10/16
|
78 -103
|
125-143
|
105-128
|
229
|
4xM12
|
15
|
19
|
50 -70
|
9
|
|
|
114 29 32
|
115 07 01
|
2378773
|
80/100
|
PN10/16
|
87 -117
|
121-143
|
105-128
|
243
|
4xM12
|
15
|
19
|
50 -70
|
10
|
|
|
114 29 33
|
115 07 02
|
2378774
|
100
|
PN10/16
|
100 -130
|
157-150
|
105-130
|
256
|
4xM16
|
20
|
24
|
90 -120
|
10
|
|
|
114 29 34
|
115 07 03
|
2378775
|
125
|
PN10/16
|
117 -147
|
127-150
|
105-130
|
273
|
4xM16
|
20
|
24
|
90 -120
|
12
|
|
|
114 29 35
|
115 07 04
|
2378776
|
150
|
PN10/16
|
152 -182
|
147-168
|
115-145
|
308
|
4xM16
|
20
|
24
|
90 -120
|
14
|
|
|
114 29 36
|
115 07 05
|
2378777
|
200
|
PN10/16
|
198 -228
|
147-168
|
115-145
|
354
|
4xM16
|
20
|
24
|
90 -120
|
18
|
|
|
115 07 12
|
115 07 06
|
1150713
|
200
|
PN10/16
|
245-285
|
251-280
|
150-180
|
424
|
4xM16
|
95
|
24
|
90-120
|
20
|
|
|
114 29 37
|
115 07 07
|
2378778
|
250
|
PN10/16
|
245 -285
|
191-220
|
150-180
|
420
|
4xM16
|
30
|
24
|
90 -120
|
27
|
|
|
114 29 38
|
115 07 08
|
2378779
|
300
|
PN10/16
|
300 -340
|
191-220
|
150-180
|
479
|
6xM16
|
30
|
24
|
90 -120
|
35
|
|
|
115 06 10
|
115 07 15
|
2378780
|
300
|
PN10/16
|
340 -380
|
271-300
|
150-180
|
519
|
8xM16
|
110
|
24
|
90 -120
|
49
|
|
|
114 29 39
|
115 07 09
|
2378781
|
350
|
PN10/16
|
340 -380
|
191-220
|
150-180
|
520
|
8xM16
|
40
|
24
|
90 -120
|
42
|
|
|
114 29 40
|
115 07 10
|
2378782
|
400
|
PN10
|
390 -430
|
191-220
|
150-180
|
571
|
8xM16
|
40
|
24
|
90 -120
|
49
|
|
|
114 29 41
|
115 07 11
|
1150714
|
400
|
PN16
|
390 -430
|
191-220
|
150-180
|
571
|
8xM16
|
40
|
24
|
90 -120
|
52
|
|
Standarder och godkännanden
-
GSK
