Hymax Grip ändhuvar
Fördelar
- För alla rörtyper, stor spännvidd
- Enkel installation, t-handtag, åtdragning från ovansidan
- Upp till 8 graders avvinkling
- Kan användas som skjutmuff
Dokument och länkar

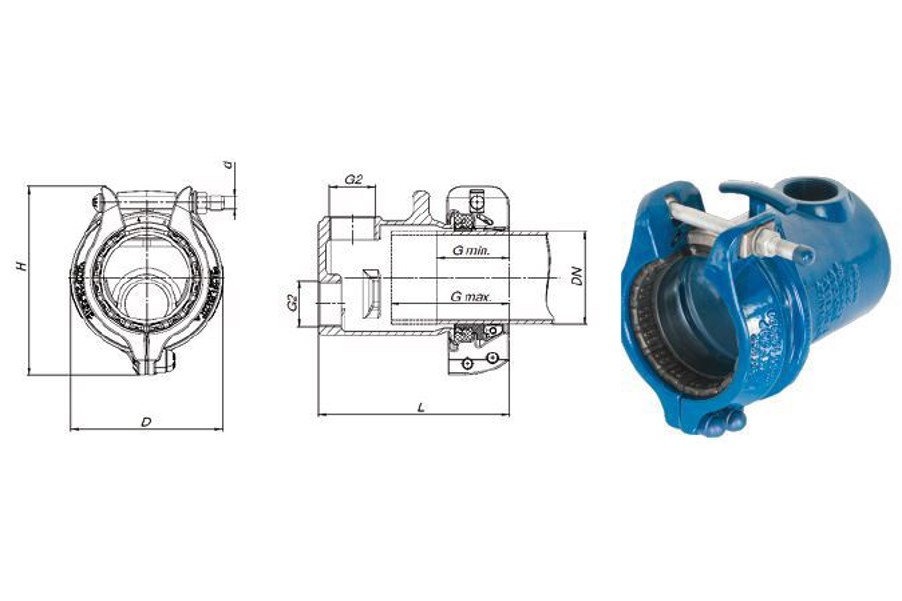

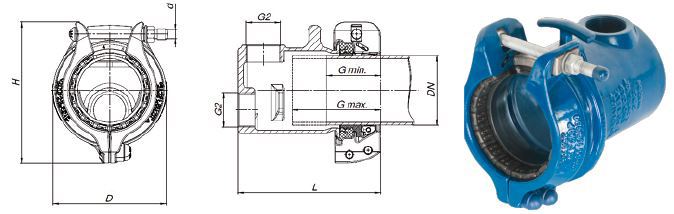

Hymax Grip dragfasta ändhuvar
För alla rörmaterial, PN16. Med två uttag G50 (ett uttag DN40-65)
|
RSK nr.Nm
|
DNVikt
|
Spännviddtotal (mm)
|
Spännviddmed inre tätning
|
Spännviddutan inre tätning
|
Lmm
|
Hmm
|
Dmm
|
G-Maxinstickslängd
|
Bultantalxdim
|
Hylsamm
|
MinNm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1105347
|
40/50
|
39 - 67
|
39 - 56
|
55 - 67
|
172
|
190
|
136
|
120
|
1 x M14
|
22
|
65
|
4,8
|
|
|
1105348
|
65
|
59 - 87
|
59 - 76
|
75 - 87
|
211
|
205
|
157
|
145
|
1 x M14
|
22
|
65
|
6,96
|
|
|
1105349
|
80
|
80 - 106
|
80 - 95
|
94 - 106
|
254
|
230
|
176
|
160
|
1 x M14
|
22
|
65
|
8,9
|
|
|
1105350
|
100
|
104-130
|
104-118
|
117-130
|
251
|
249
|
199
|
160
|
1 x M16
|
24
|
100
|
10
|
|
|
1105356
|
125
|
130-162
|
130-146
|
145-162
|
253
|
299
|
253
|
130
|
1 x M16
|
24
|
110
|
16
|
|
|
1105357
|
150
|
158-190
|
158-174
|
173-190
|
253
|
330
|
280
|
130
|
1 x M16
|
24
|
130
|
17,1
|
|
|
1105351
|
200
|
198-230
|
198-214
|
213-230
|
253
|
375
|
324
|
130
|
1 x M16
|
24
|
130
|
20,7
|
|
|
1105352
|
200
|
190-240
|
190-215
|
214-240
|
300
|
398
|
366
|
200
|
2 x M16
|
24
|
120
|
33,5
|
|
|
1105353
|
225
|
214-264
|
214-239
|
238-264
|
301
|
424
|
390
|
200
|
2 x M16
|
24
|
140
|
38,4
|
|
|
1105354
|
250
|
266-316
|
266-291
|
290-316
|
302
|
480
|
442
|
200
|
2 x M16
|
24
|
140
|
46,5
|
|
|
1105355
|
300
|
312-362
|
312-337
|
336-362
|
302
|
525
|
489
|
200
|
2 x M16
|
24
|
180
|
53,3
|
|
Levereras som standard med 1 st 2” mässingspropp
Standarder och godkännanden
-
GSK
