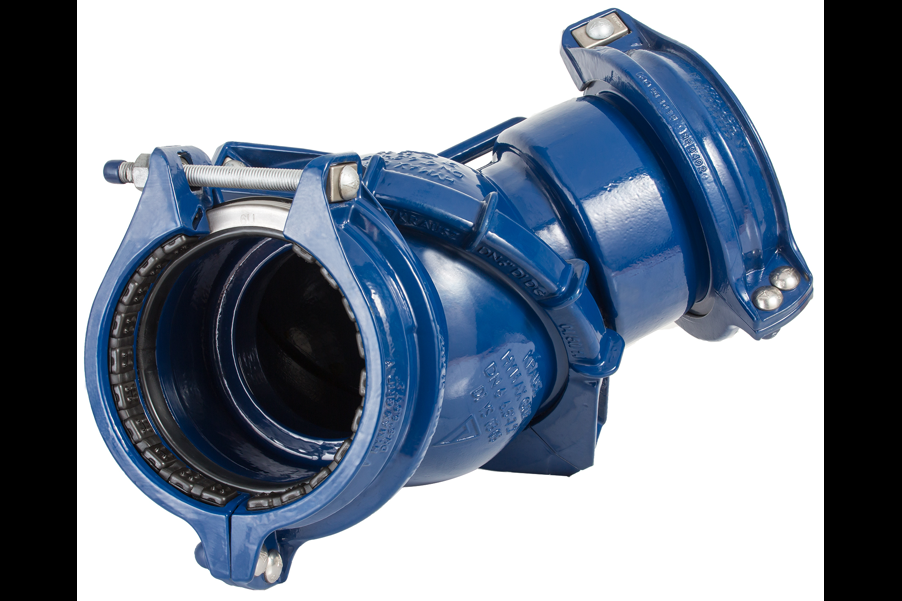

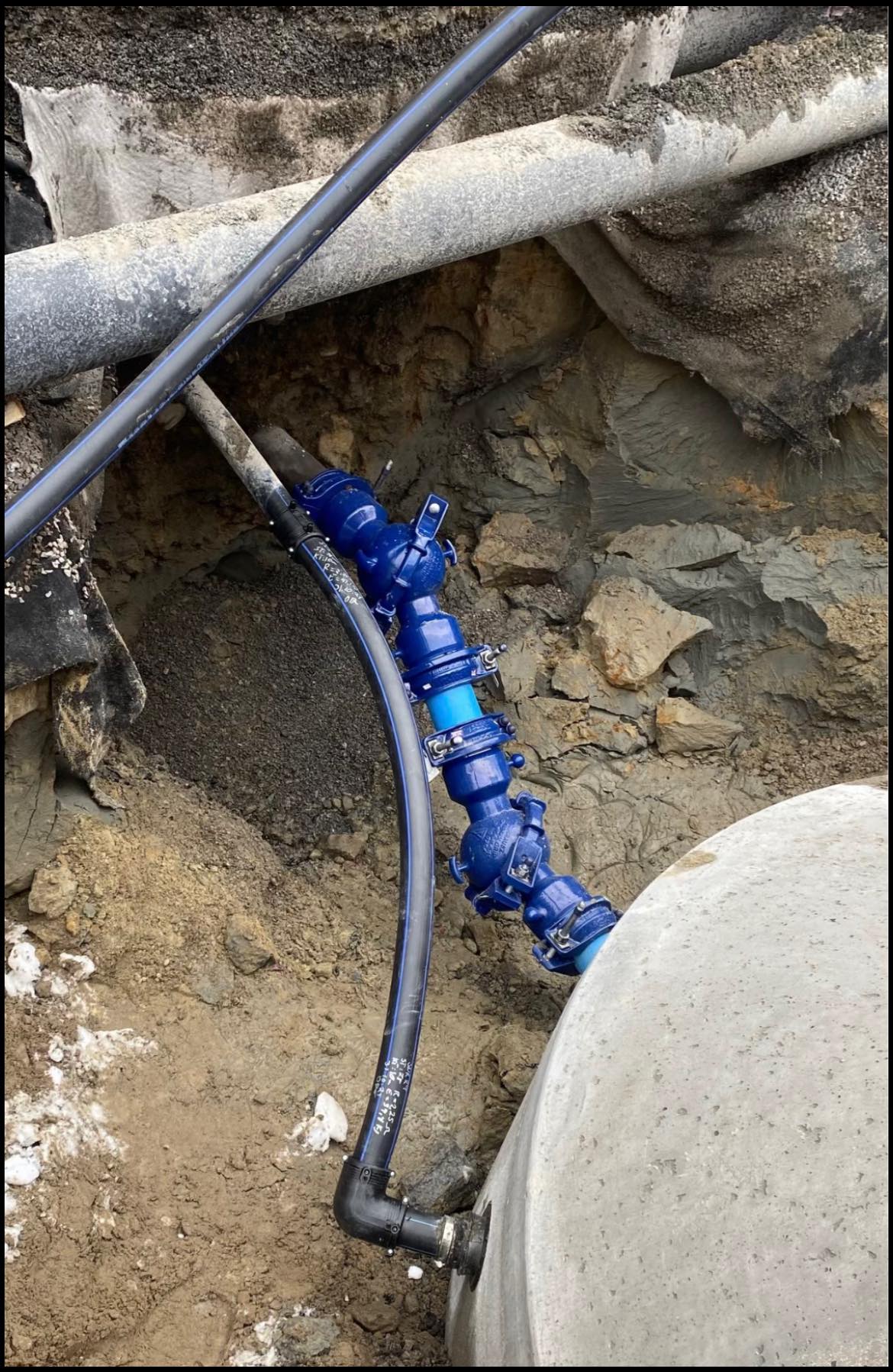

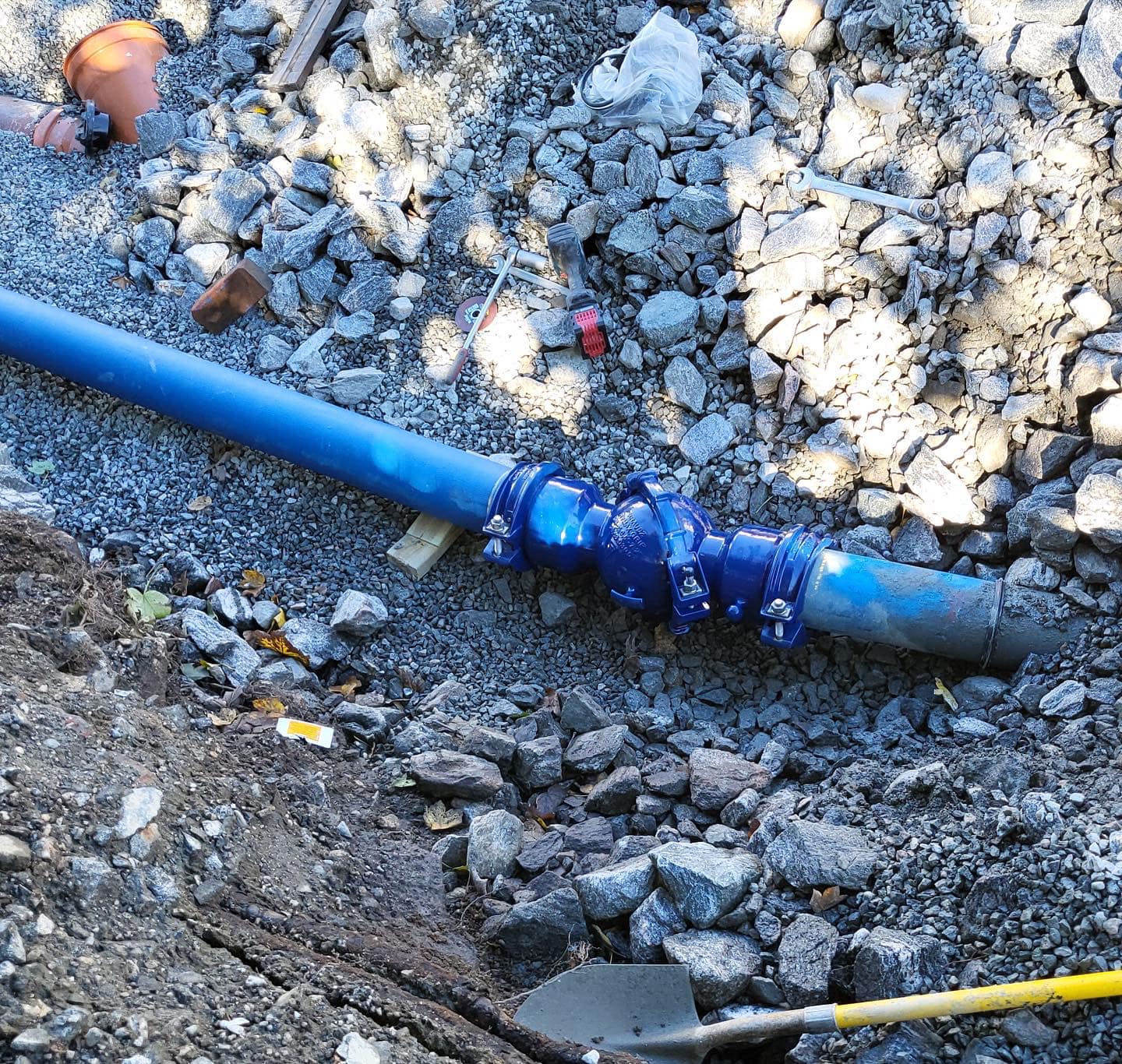

Hymax Grip Swiveljoint justerbar böj
Dragfast rörkoppling med samma fördelar som övriga Hymax Grip sortimentet. Swiveljoint klarar avvinkliningar 0° till 90° och löser ofta flera olika problem samtidigt - t.ex. när du ej vet vilken vinkel som behövs för att koppla två rörändar. Sparar både tid, plats och pengar. Klarar alla rörmaterial snabbt och säkert med åtdragning endast ifrån ovansidan.
Fördelar
- För alla rörtyper
- Vertikal och horisontell rörlighet
- Enkel installation, ingen åtdragning sker ifrån undersidan, endast en, max två bultar per sida
- Vakuumtät för att förhindra inläckage av förorenat vatten vid tryckfall
- 0-90° avvinkling
Dokument och länkar
|

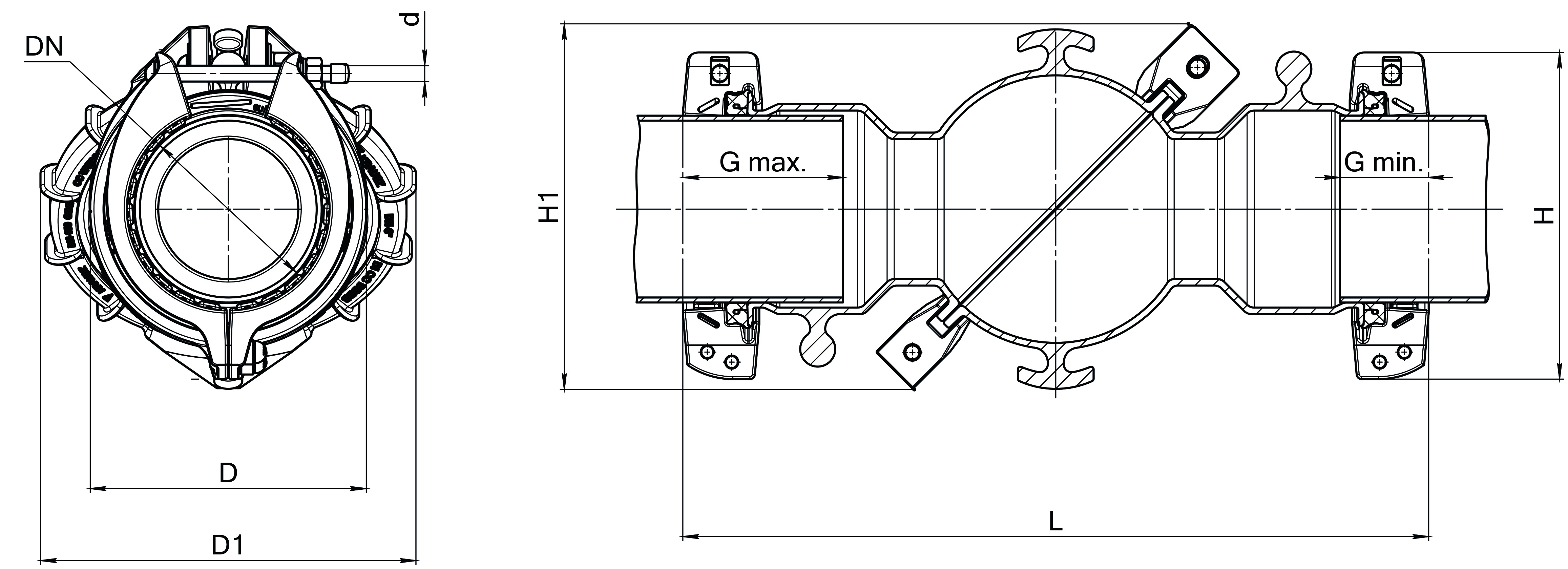

RSK nr./art.nr.
|
DN
|
SPVmm
|
Lmm
|
Dmm
|
Hmm
|
D1mm
|
H1mm
|
InsticksdjupGmin (mm)
|
Bultarantalxdim
|
Hylsamm
|
Min Nmcentrumbult
|
Min Nmdragfasta bultar
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
101 00 27
|
100
|
109 - 129
|
643
|
221
|
269
|
315
|
310
|
50
|
3 x M16
|
24
|
60 Nm
|
125 Nm
|
32
|
|
|
892-825-06165-16
|
150
|
165 - 183
|
744
|
277
|
328
|
375
|
361
|
50
|
3 x M16
|
24
|
80 Nm
|
145 Nm
|
44
|
|
|
892-825-08216-16
|
200
|
215 - 238
|
805
|
350
|
399
|
417
|
391
|
50
|
3 x M16
|
24
|
80 Nm
|
265 Nm
|
66
|
|
|
892-825-10270-16
|
250
|
270 - 292
|
846
|
411
|
462
|
467
|
432
|
50
|
3 x M16
|
24
|
80 Nm
|
265 Nm
|
83
|
|
|
892-825-12322-16
|
300
|
322 - 340
|
1011
|
442
|
503
|
607
|
533
|
50
|
3 x M16
|
24
|
145 Nm
|
265 Nm
|
122
|
|
Standarder och godkännanden
-
GSK
