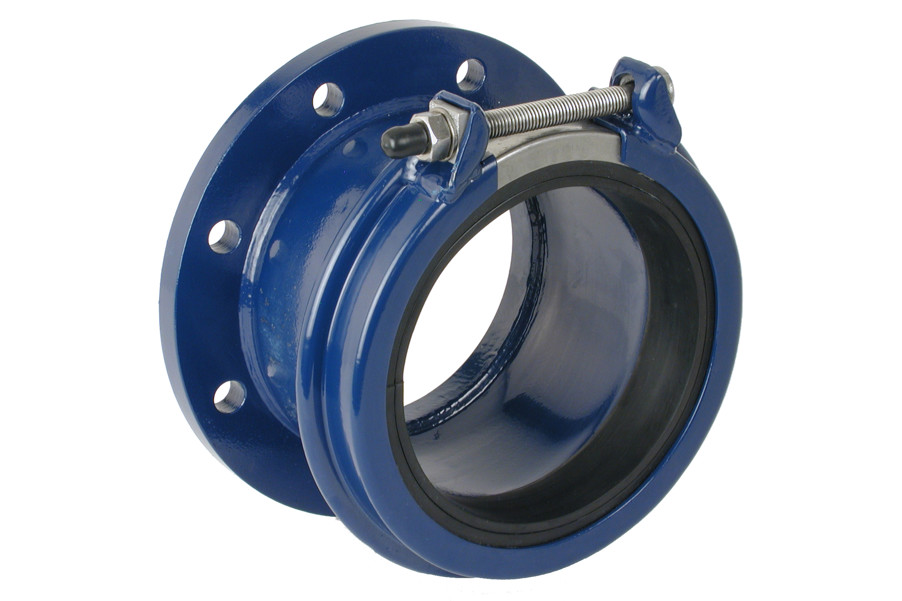

Hymax Flänskopplingar
Hymax - ej dragfasta rörkopplingar DN40-DN300 för alla rörmaterial
Fördelar
- Låg vikt
- Enkel installation, t-handtag, åtdragning från ovansidan
- Avvinkling upp till ±4 grader per sida
Viktigt!
Vid montage av Hymax på PE-rör rekommenderar vi att IBECO stödhylsor används, se här
Dokument och länkar
Hymax flänskopplingar
|
Art. nr.
|
RSK nr.
|
DN
|
Flänsborrning
|
Arbetstryckbar
|
Spännviddmm
|
Längdmm
|
Varukorg
|
|---|---|---|---|---|---|---|---|
|
879-36-15004116
|
1142094
|
40
|
PN10/16
|
16
|
41 - 54
|
155
|
|
|
879-36-02005416
|
1142095
|
50
|
PN10/16
|
16
|
54 - 77
|
155
|
|
|
879-36-03008816
|
1142096
|
80
|
PN10/16
|
16
|
88 - 108
|
130
|
|
|
879-36-04010816
|
1142097
|
100
|
PN10/16
|
16
|
108 - 143
|
130
|
|
|
879-36-05013016
|
1142098
|
125
|
PN10/16
|
16
|
130 - 162
|
160
|
|
|
879-36-06013016
|
1142099
|
150
|
PN10/16
|
16
|
130 - 162
|
160
|
|
|
879-36-06015816
|
1142100
|
150
|
PN10/16
|
16
|
158 - 190
|
160
|
|
|
879-36-06016316
|
1142101
|
150
|
PN10/16
|
16
|
163 - 195
|
160
|
|
|
879-36-07019016
|
1142102
|
175
|
PN10/16
|
16
|
190 - 222
|
160
|
|
|
879-36-08019016
|
1142103
|
200
|
PN10/16
|
16
|
190 - 222
|
160
|
|
|
871-36-08021710
|
1142080
|
200
|
PN10
|
10
|
217 - 250
|
160
|
|
|
879-36-08021716
|
1142104
|
200
|
PN16
|
16
|
217 - 250
|
160
|
|
|
871-36-10027210
|
1142081
|
250
|
PN10
|
10
|
272 - 305
|
165
|
|
|
879-36-10027216
|
1142105
|
250
|
PN16
|
16
|
272 - 305
|
165
|
|
|
871-36-10027810
|
1142082
|
250
|
PN10
|
10
|
278 - 311
|
165
|
|
|
879-36-10027816
|
1142106
|
250
|
PN16
|
16
|
278 - 311
|
165
|
|
|
871-36-12031510
|
1142083
|
300
|
PN10
|
10
|
315 - 347
|
165
|
|
|
879-36-12031516
|
1142107
|
300
|
PN16
|
16
|
315 - 347
|
165
|
|
|
871-36-12033410
|
1142084
|
300
|
PN10
|
10
|
334 - 366
|
165
|
|
|
879-36-12033416
|
1142108
|
300
|
PN16
|
16
|
334 - 366
|
165
|
|
|
871-36-0375-10P
|
1142085
|
350
|
PN10
|
10
|
378 - 434
|
275
|
|
|
871-36-0375-10PS
|
1142086
|
400
|
PN10
|
10
|
378 - 434
|
275
|
|
|
879-36-0375-16P
|
1142109
|
350
|
PN16
|
16
|
378 - 434
|
275
|
|
|
879-36-0375-16PS
|
1142110
|
400
|
PN16
|
16
|
378 - 434
|
275
|
|
|
871-36-0434-10P
|
1142087
|
400
|
PN10
|
10
|
434 - 488
|
275
|
|
|
871-36-0434-10PS
|
1142088
|
450
|
PN10
|
10
|
434 - 488
|
275
|
|
|
879-36-0434-16P
|
1142111
|
400
|
PN16
|
16
|
434 - 488
|
275
|
|
|
879-36-0434-16PS
|
1142369
|
450
|
PN16
|
16
|
434 - 488
|
275
|
|
|
871-36-0488-10P
|
1142089
|
450
|
PN10
|
10
|
488 - 542
|
275
|
|
|
871-36-0488-10PS
|
1142090
|
500
|
PN10
|
10
|
488 - 542
|
275
|
|
|
879-36-0488-16P
|
1142112
|
450
|
PN16
|
16
|
488 - 542
|
275
|
|
|
879-36-0488-16PS
|
1142113
|
500
|
PN16
|
16
|
488 - 542
|
275
|
|
|
871-36-0520-10P
|
1142438
|
500
|
PN10
|
10
|
520 - 574
|
275
|
|
|
879-36-0520-16P
|
1142439
|
500
|
PN16
|
16
|
520 - 574
|
275
|
|
|
871-36-0546-10P
|
1142091
|
500
|
PN10
|
10
|
546 - 600
|
275
|
|
|
879-36-0546-16P
|
1142114
|
500
|
PN16
|
16
|
546 - 600
|
275
|
|
|
871-36-0606-10P
|
1142092
|
600
|
PN10
|
10
|
606 - 660
|
275
|
|
|
879-36-0606-16P
|
1142115
|
600
|
PN16
|
16
|
606 - 660
|
275
|
|
|
871-36-0624-10P
|
1142093
|
600
|
PN10
|
10
|
624 - 678
|
275
|
|
|
879-36-0624-16P
|
1142116
|
600
|
PN16
|
16
|
624 - 678
|
275
|
|

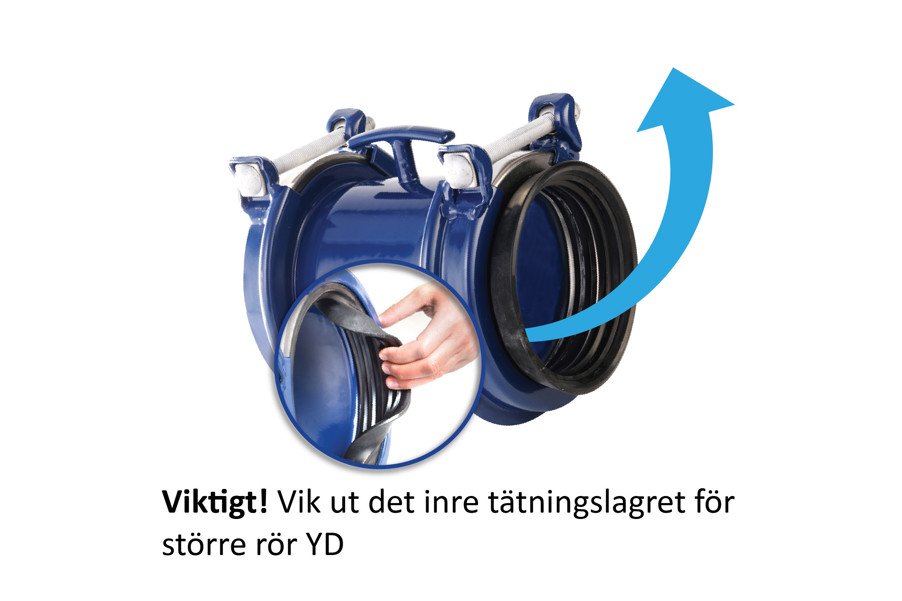

DN 350-600 har delbar packning
Min. insticksdjup(G MIN):
DN40-300mm: 55mm
DN350-1200mm: 100mm
DN1200-1500mm: 150m
Hylsa:
M12: 19 mm
M14: 22 mm
M16: 24 mm
Tips!
Större dimensioner och andra spännvidder av Hymax rörkopplingar finns mot förfrågan.
Standarder och godkännanden
-
GSK
