Hymax Large, rak koppling, kort bygglängd
Hymax - ej dragfasta rörkopplingar DN40-DN300 för alla rörmaterial
Fördelar
- Låg vikt
- Enkel installation, t-handtag, åtdragning från ovansidan
- Avvinkling upp till ±4 grader per sida
Viktigt!
Vid montage av Hymax på PE-rör rekommenderar vi att IBECO stödhylsor används, se här
Dokument och länkar

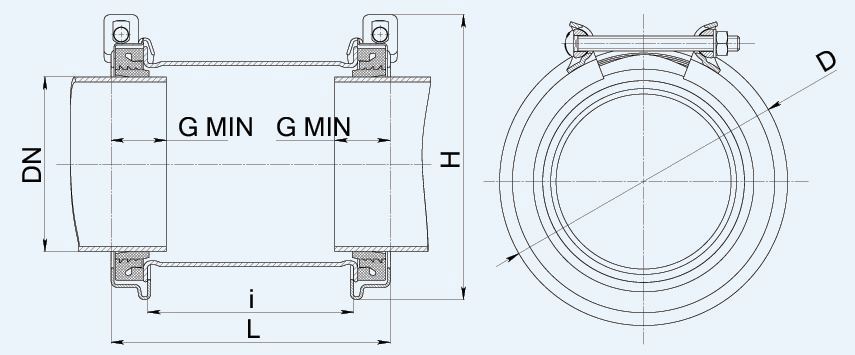

Hymax Large raka rörkopplingar

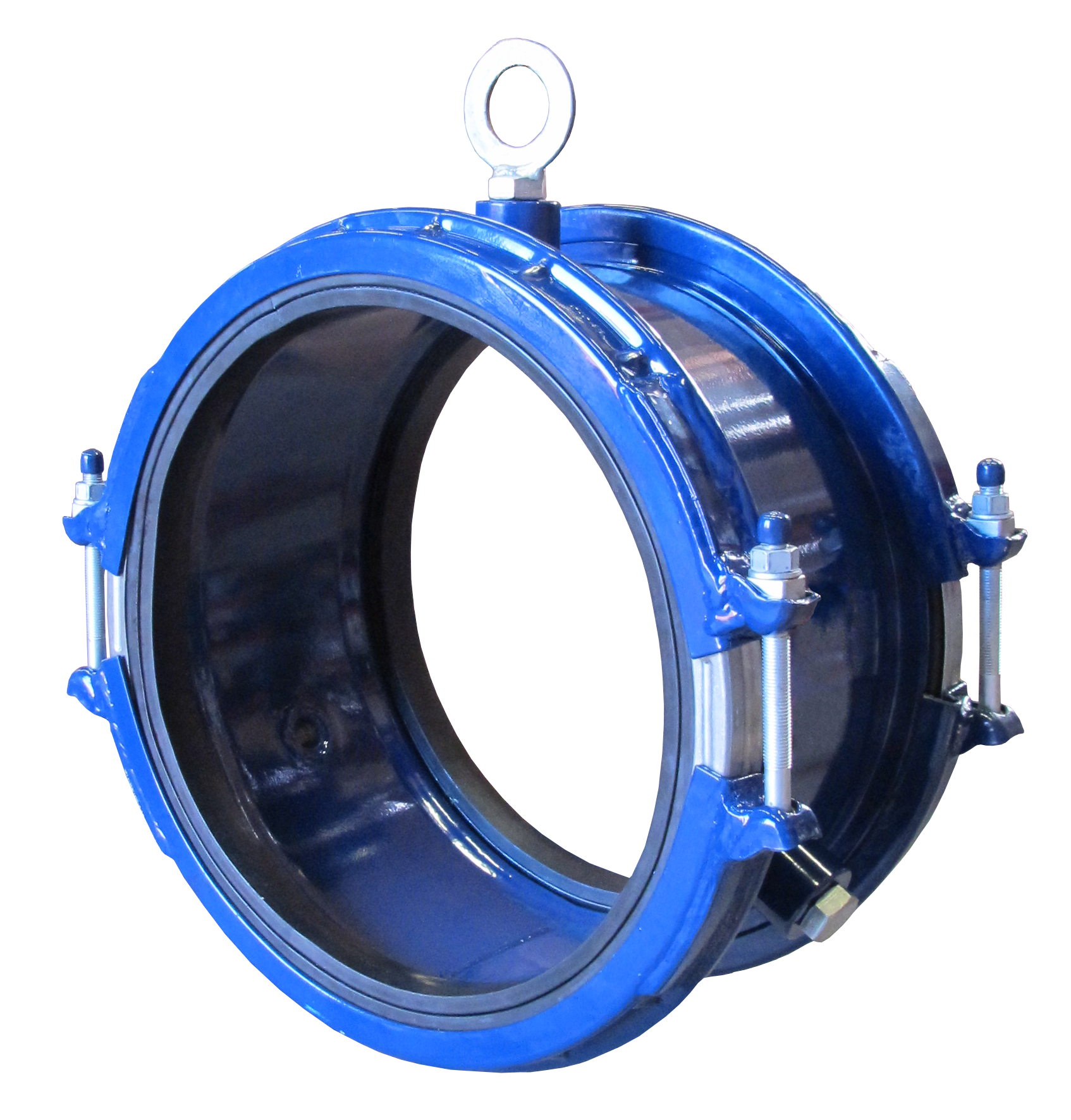

För stora dimensioner med kort bygglängd och lyftögla
|
RSK nr.
|
DN
|
Spännviddtotal, mm
|
Spännviddmed intre tätning
|
Spännviddutan inre tätning
|
Dmm
|
Hmm
|
imm
|
Lmm
|
Bultantal x dim
|
Hylsamm
|
Min. åtdragningsmomentNm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1142074
|
350
|
375-431
|
375-405
|
403-431
|
534
|
600
|
205
|
295
|
4 x M16
|
24
|
200
|
35,5
|
|
|
1142075
|
400
|
434-488
|
434-462
|
460-488
|
588
|
655
|
205
|
295
|
4 x M16
|
24
|
200
|
40
|
|
|
1142076
|
450
|
488-542
|
488-516
|
514-542
|
642
|
705
|
205
|
295
|
4 x M16
|
24
|
200
|
43
|
|
|
1142077
|
500
|
546-600
|
546-574
|
572-600
|
694
|
760
|
205
|
295
|
4 x M16
|
24
|
200
|
46
|
|
|
1142078
|
600
|
606-660
|
606-634
|
632-660
|
760
|
825
|
205
|
295
|
4 x M16
|
24
|
200
|
52
|
|
|
1142079
|
600
|
624-678
|
624-652
|
650-678
|
778
|
845
|
205
|
295
|
4 x M16
|
24
|
200
|
52
|
|
DN 350-600 har delbar packning
Min. insticksdjup(G MIN):
DN40-300mm: 55mm
DN350-1200mm: 100mm
DN1200-1500mm: 150m
Standarder och godkännanden
-
GSK
