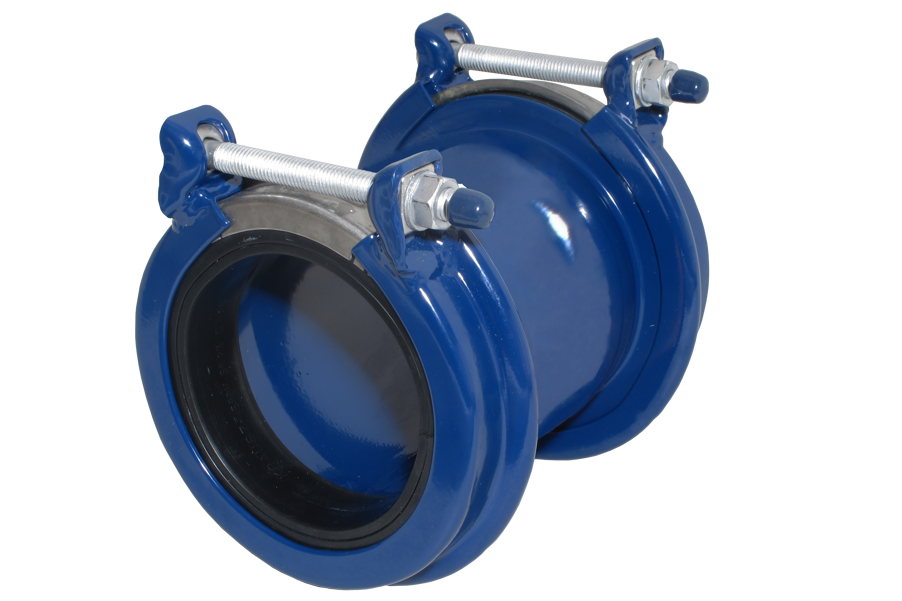

Hymax 2 raka rörkopplingar PN16
Hymax - ej dragfasta rörkopplingar DN40-DN700 för alla rörmaterial
Fördelar
- Låg vikt
- Enkel installation, t-handtag, åtdragning från ovansidan
- Avvinkling upp till ±4 grader per sida
Viktigt!
Vid montage av Hymax på PE-rör rekommenderar vi att IBECO stödhylsor används, se här
Dokument och länkar

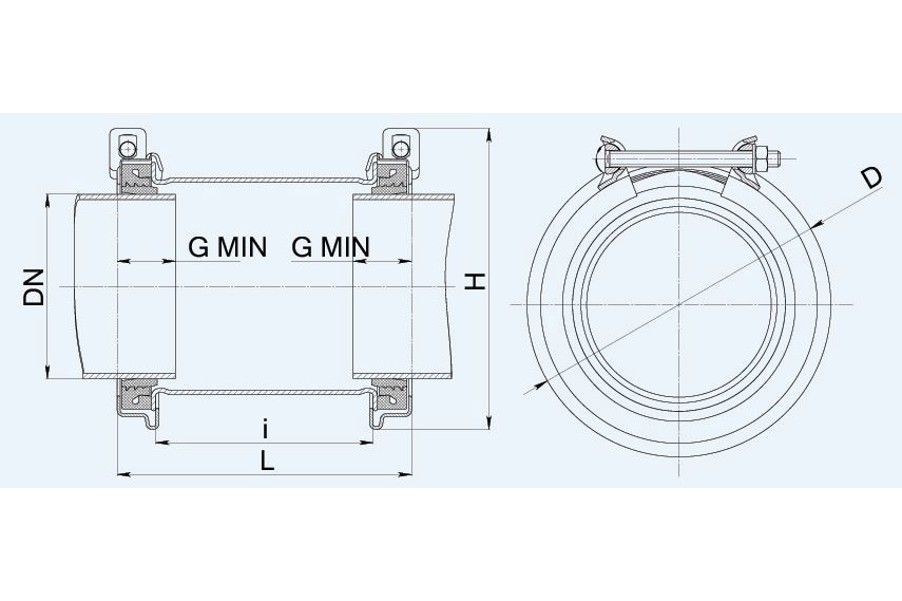

Hymax raka rörkopplingar
|
RSK nr.
|
DN
|
Spännviddtotal, mm
|
Spännviddmed inre tätning
|
Spännviddutan inre tätning
|
Dmm
|
Hmm
|
imm
|
Lmm
|
Bultantal x dim
|
Hylsamm
|
Min. ådtragningsmomentNm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1142061
|
40
|
41 - 54
|
41 - 50,5
|
50 - 54
|
100
|
130
|
100
|
156
|
2 x M12
|
19
|
45
|
2,6
|
|
|
1142062
|
50
|
54 - 77
|
54 - 66
|
65 - 77
|
133
|
165
|
100
|
172
|
2 x M12
|
19
|
70
|
3,4
|
|
|
1142063
|
80
|
88 - 108
|
88 - 99
|
98 - 108
|
170
|
200
|
150
|
222
|
2 x M12
|
19
|
70
|
4,9
|
|
|
1142064
|
100
|
108 - 143
|
108 - 126
|
125 - 143
|
220
|
250
|
150
|
223
|
2 x M14
|
22
|
80
|
6
|
|
|
1142065
|
125
|
130 - 162
|
130 - 146
|
145 - 162
|
240
|
270
|
205
|
275
|
2 x M14
|
22
|
80
|
7,6
|
|
|
1142066
|
150
|
158 - 190
|
158 - 174
|
173 - 190
|
270
|
295
|
205
|
275
|
2 x M14
|
22
|
80
|
9,3
|
|
|
1142067
|
150
|
163 - 195
|
163 - 179
|
178 - 195
|
273
|
298
|
205
|
275
|
2 x M14
|
22
|
80
|
9,3
|
|
|
1142068
|
175
|
190 - 222
|
190 - 206
|
205 - 222
|
298
|
325
|
205
|
275
|
2 x M14
|
22
|
80
|
11,5
|
|
|
1142069
|
200
|
217 - 250
|
217 - 233
|
232 - 250
|
328
|
355
|
205
|
275
|
2 x M14
|
22
|
80
|
11,7
|
|
|
1142070
|
250
|
272 - 305
|
272 - 289
|
288 - 305
|
382
|
408
|
205
|
275
|
2 x M14
|
22
|
100
|
12,7
|
|
|
1142071
|
250
|
278 - 311
|
278 - 295
|
294 - 311
|
388
|
415
|
205
|
275
|
2 x M14
|
22
|
100
|
12,7
|
|
|
1142072
|
300
|
315 - 347
|
315 - 331
|
330 - 347
|
422
|
445
|
205
|
275
|
2 x M14
|
22
|
110
|
14
|
|
|
1142073
|
300
|
334 - 366
|
334 - 350
|
349 - 366
|
440
|
465
|
205
|
275
|
2 x M14
|
22
|
110
|
17,5
|
|
Min. insticksdjup(G MIN):
DN40-300mm: 55mm
DN350-1200mm: 100mm
DN1200-1500mm: 150m
Tips!
Större dimensioner och andra spännvidder av Hymax rörkopplingar finns mot förfrågan.
Standarder och godkännanden
-
GSK
