Bermad automatiska avluftningsventiler C30
BERMAD C30 är en högkvalitativ dubbelverkande luftventil. Den evakuerar stora mängder luft under fyllning av rörledningar, möjliggör effektiv avluftning av trycksatta rörsystem, och möjliggör stort luftintag vid dränering av systemet. Med den avancerade aerodynamiska designen ger denna dubbelverkande luftventil utmärkt skydd mot luftansamling och förhindrar vakuumbildning, med förbättrad tätning under lågtrycksförhållanden. Kan levereras med serviceport som tillåter enkel funktionskontroll eller montering av t.ex manometer. Levereras som standard utan serviceport.
Fördelar
- Rak flödeskropp med automatisk öppning med stor diameter – Hanterar stora luftmängder
- Aerodynamisk kinetisk flottör – Förhindrar för tidig stängning, utan att störa luftintag eller utsläpp.
- Dynamisk tätning – Förhindrar läckage under lågtrycksförhållanden (0,1 bar).
- Kompakt, enkel och pålitlig med helt korrosionsbeständiga delar; minimalt underhåll och ökad livslängd.
Dokument och länkar
Bermad Automatiska avluftningsventiler C30
För dricksvatten och havsvatten, dubbelverkande (utluftning och tilluftning), PN16
|
Art. nr.
|
RSK nr.
|
DN
|
Anslutning
|
Dimension utluftningKinetisk (mm)
|
Dimension utluftningKinetisk (mm2)
|
Dimension utluftningAutomatisk (mm²)
|
Tryckklass
|
Breddmm
|
Höjdmm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
C30-020
|
429 48 93
|
20
|
utv. R20
|
20,2
|
320
|
5,4
|
PN16
|
97
|
160
|
0,45
|
|
|
C30-025
|
429 48 94
|
25
|
utv. R25
|
20,2
|
320
|
5,4
|
PN16
|
97
|
160
|
0,45
|
|
|
C30-050
|
429 48 95
|
50
|
utv. R50
|
45
|
1590
|
12,2
|
PN16
|
143
|
230
|
1,3
|
|
|
C30-050-FL
|
429 48 96
|
50
|
fläns
|
45
|
1590
|
12,5
|
PN16
|
165
|
240
|
1,95
|
|
|
C30-080-FL
|
429 48 97
|
80
|
fläns
|
45
|
1590
|
12,2
|
PN16
|
200
|
240
|
2,25
|
|

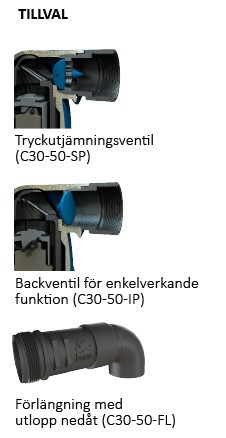

Tillval C30
|
Art.nr
|
RSK nr.
|
Beskrivning
|
Varukorg
|
|---|---|---|---|
|
C30-50-SP
|
4294938
|
Non-slam adapter, tryckutjämningsventil
|
|
|
C30-50-IP
|
4294939
|
Backventil för enkelverkande funktion
|
|
|
C30-50-FL
|
Förlängning av utlopp
|
|

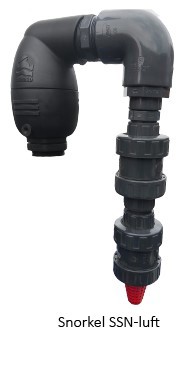

Snorkel - dubbel backventil för avluftningsventil
|
Art.nr
|
RSK nr.
|
Beskrivning
|
Varukorg
|
|---|---|---|---|
|
SSN-LUFT
|
Passar Bermad C30 2”, dubbelverkande
|
|
Material:
Glasfiberförstärkt nylon
Flottör: Polypropylen, glasfiberförstärkt nylon
Tätning: EPDM
Fläns (DN50/80): glasfiberförstärkt nylon
Arbetstryck:
0,1 - 16 bar
Arbetstemperatur:
1-60°C
På förfrågan:
Tätning i Viton
Non-slam, tryckutjämningsventil
Backventil för enkelverkande funktion
Förlängning av utlopp
Snorkel med backventiler för att förhindra inläckage av smutsigt vatten
Standarder och godkännanden
-
EN-1074-4
