Bermad automatiska avluftningsventiler C50-G, C50-N
BERMAD C50-G och C50-N är högkvalitativa dubbelverkande luftventiler för avloppsvatten och råvatten. Den evakuerar stora mängder luft under fyllning av rörledningar, möjliggör effektiv avluftning av trycksatta rörsytem, och möjliggör stort luftintag vid dränering av systemet. Med den avancerade aerodynamiska designen ger denna dubbelverkande luftventil utmärkt skydd mot luftansamling och förhindrar vakuumbildning, med förbättrad tätning under lågtrycksförhållanden. Kan levereras med serviceport som tillåter enkel funktionskontroll eller montering av t.ex manometer. Levereras som standard utan serviceport.
Fördelar

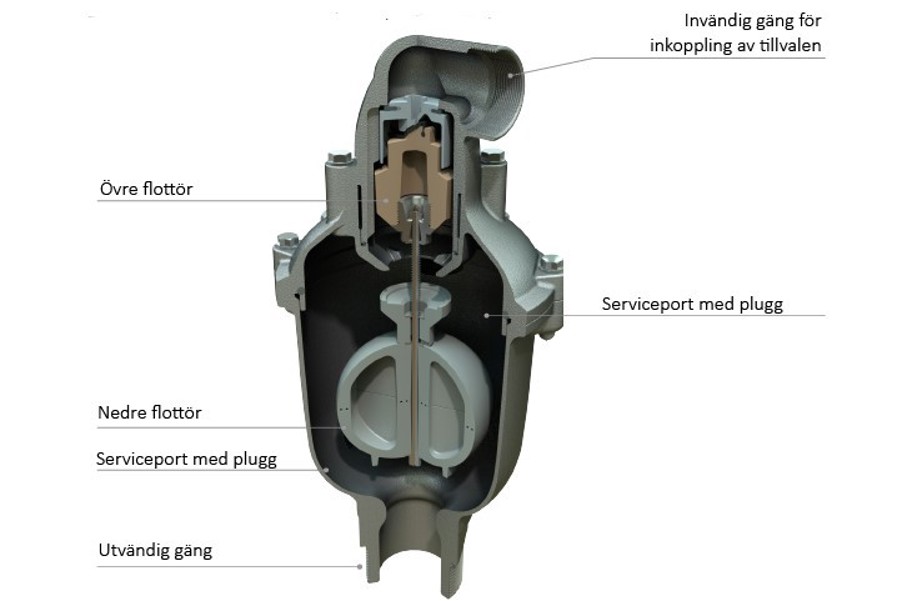

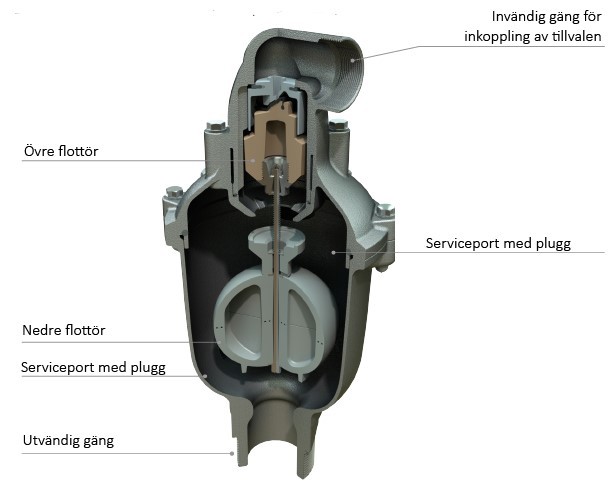

- Aerodynamisk kinetisk flottör – Förhindrar för tidig stängning, utan att störa luftintag eller utsläpp.
- Dynamisk tätning: Förhindrar läckage under lågt tryck (0,05 bar)
- ֺKompakt, enkel, robust och pålitlig
- Två serviceportar: Möjliggör bakspolning och dränering samt funktionskontroll
- Minimalt underhåll
- Lång livslängd
Dokument och länkar
Bermad Automatiska avluftningsventiler C50-G, C50-N
För avloppsvatten och råvatten, dubbelverkande (utluftning och tilluftning), PN10
|
Art. nr.
|
RSK nr.
|
DN
|
Anslutning
|
Dimension utluftningKinetisk (mm)
|
Dimension utluftningKinetisk (mm2)
|
Dimension utluftningAutomatisk (mm²)
|
Breddmm
|
Höjdmm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|
|
C50G-050
|
429 49 30
|
50
|
utv. R50
|
45
|
1590
|
12,2
|
349
|
489
|
10,6
|
|
|
C50G-050-FL
|
429 49 31
|
50
|
flänsad
|
45
|
1590
|
12,2
|
349
|
486
|
13,2
|
|
|
C50G-080-FL
|
429 49 32
|
80
|
flänsad
|
45
|
1590
|
12,2
|
349
|
501
|
16,2
|
|
|
C50G-100-FL
|
429 49 33
|
100
|
flänsad
|
45
|
1590
|
12,2
|
349
|
501
|
18,7
|
|
|
C50N-050
|
429 49 34
|
50
|
utv. R50
|
45
|
1590
|
12,2
|
296
|
489
|
16,8
|
|
|
C50N-050-FL
|
429 49 35
|
50
|
flänsad
|
45
|
1590
|
12,2
|
296
|
492
|
18,9
|
|
|
C50N-080-FL
|
429 49 36
|
80
|
flänsad
|
45
|
1590
|
12,2
|
349
|
504
|
21,9
|
|
|
C50N-100-FL
|
429 49 37
|
100
|
flänsad
|
45
|
1590
|
12,2
|
296
|
504
|
22,9
|
|

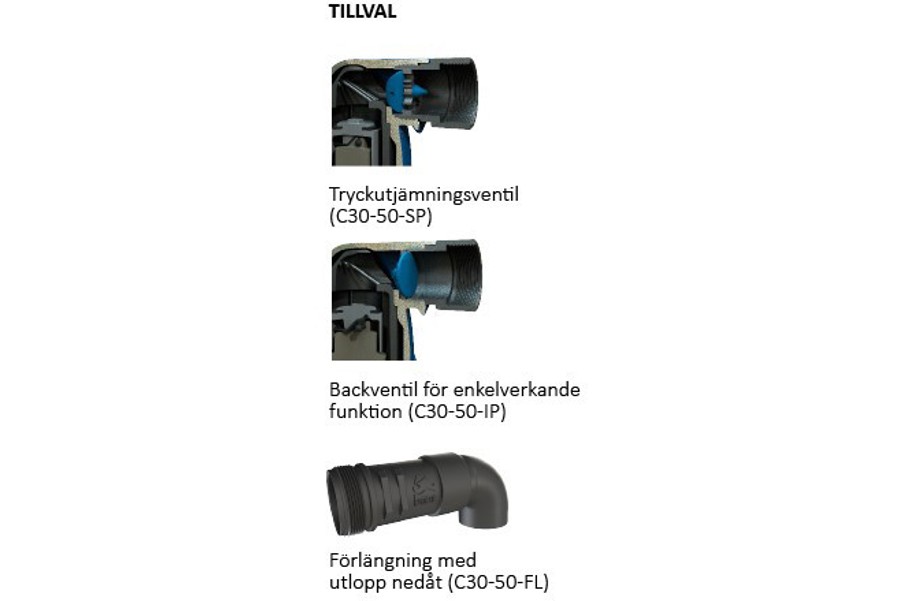

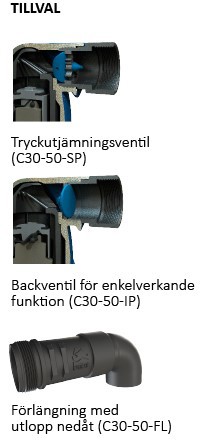

Tillval C50
|
Art.nr
|
RSK nr.
|
|
Varukorg
|
|---|---|---|---|
|
C30-50-SP
|
4294938
|
Non-slam adapter, tryckutjämningsventil
|
|
|
C30-50-IP
|
4294939
|
Backventil för enkelverkande funktion
|
|
|
C30-50-FL
|
Förlängning av utlopp
|
|
Material:

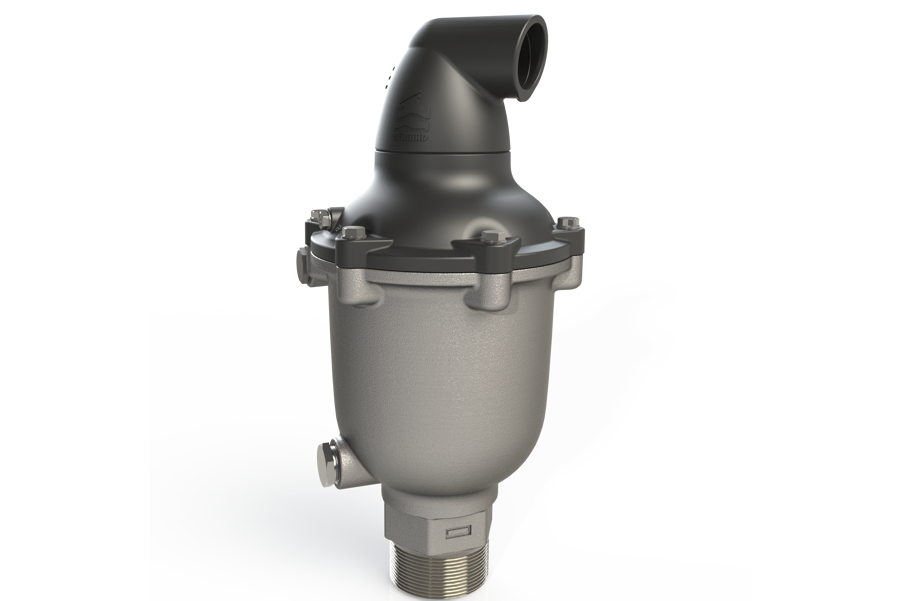

Modell C50-G:Rostfritt stål 316 med hals och lock i glasfiberförstärkt nylon

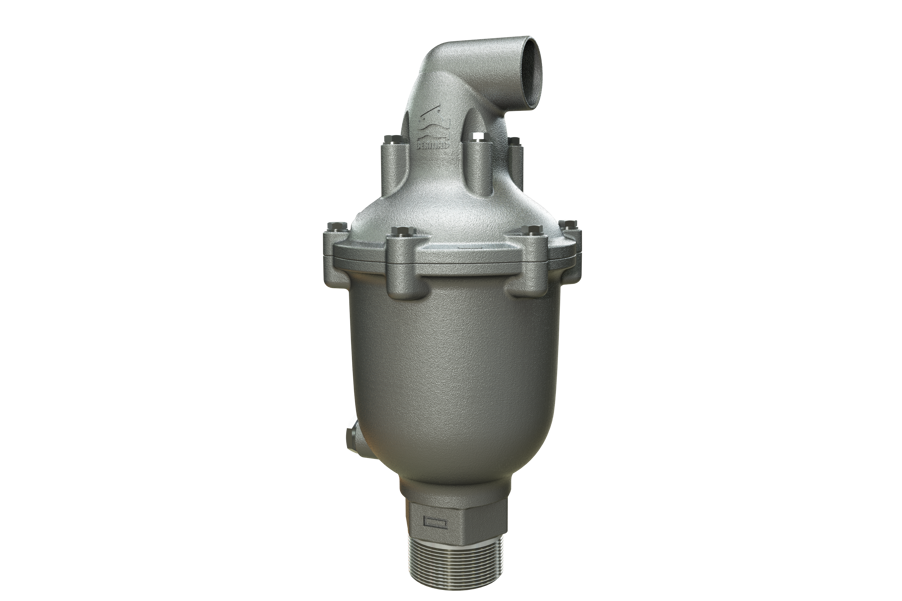

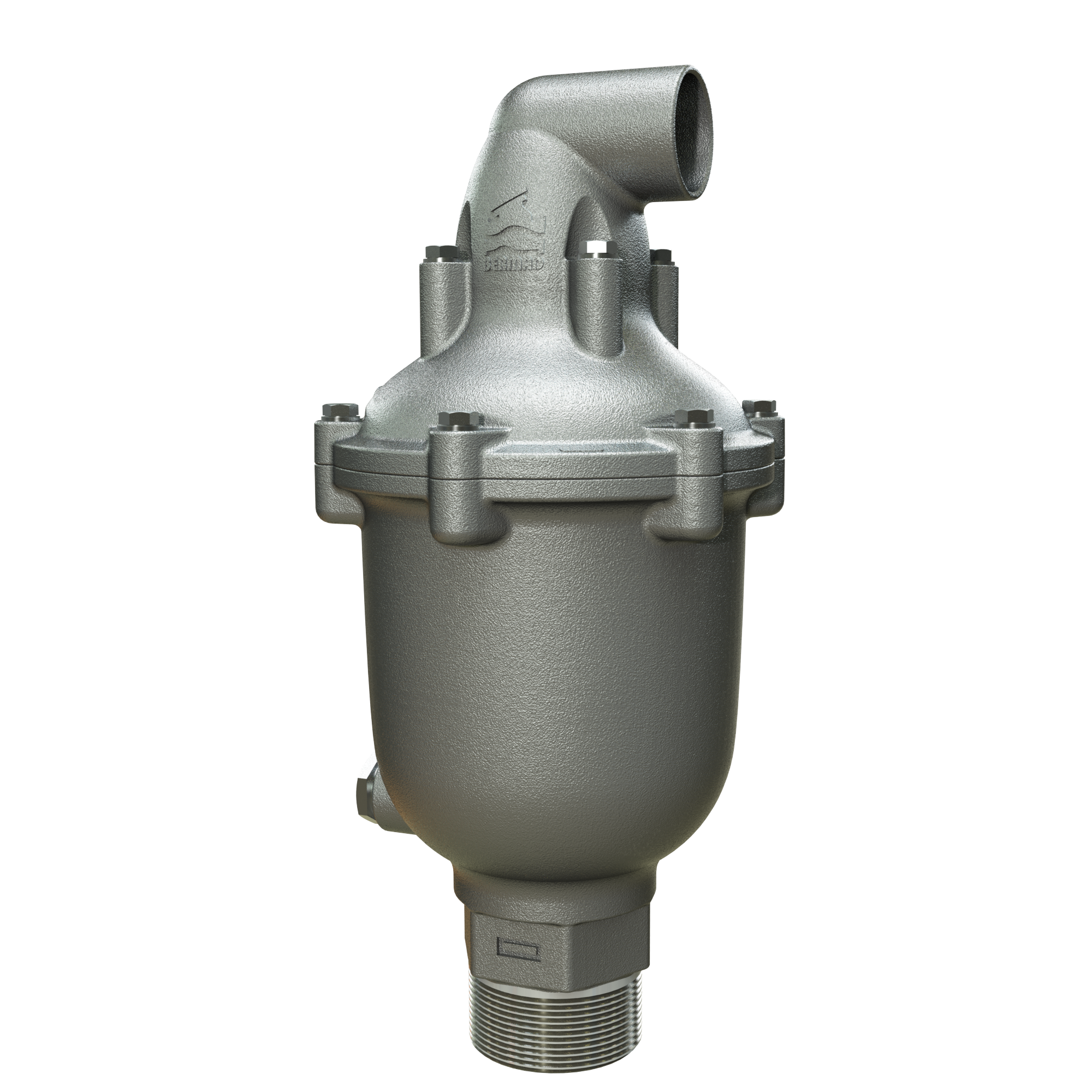

Modell C50-N: Rostfritt stål 316
Arbetstryck:
0,05 - 10 bar
Arbetstemperatur:
1-60°C
På förfrågan:
Tätning i Viton
Non-slam, tryckutjämningsventil
Backventil för enkelverkande funktion
Standarder och godkännanden
-
EN-1074-4
