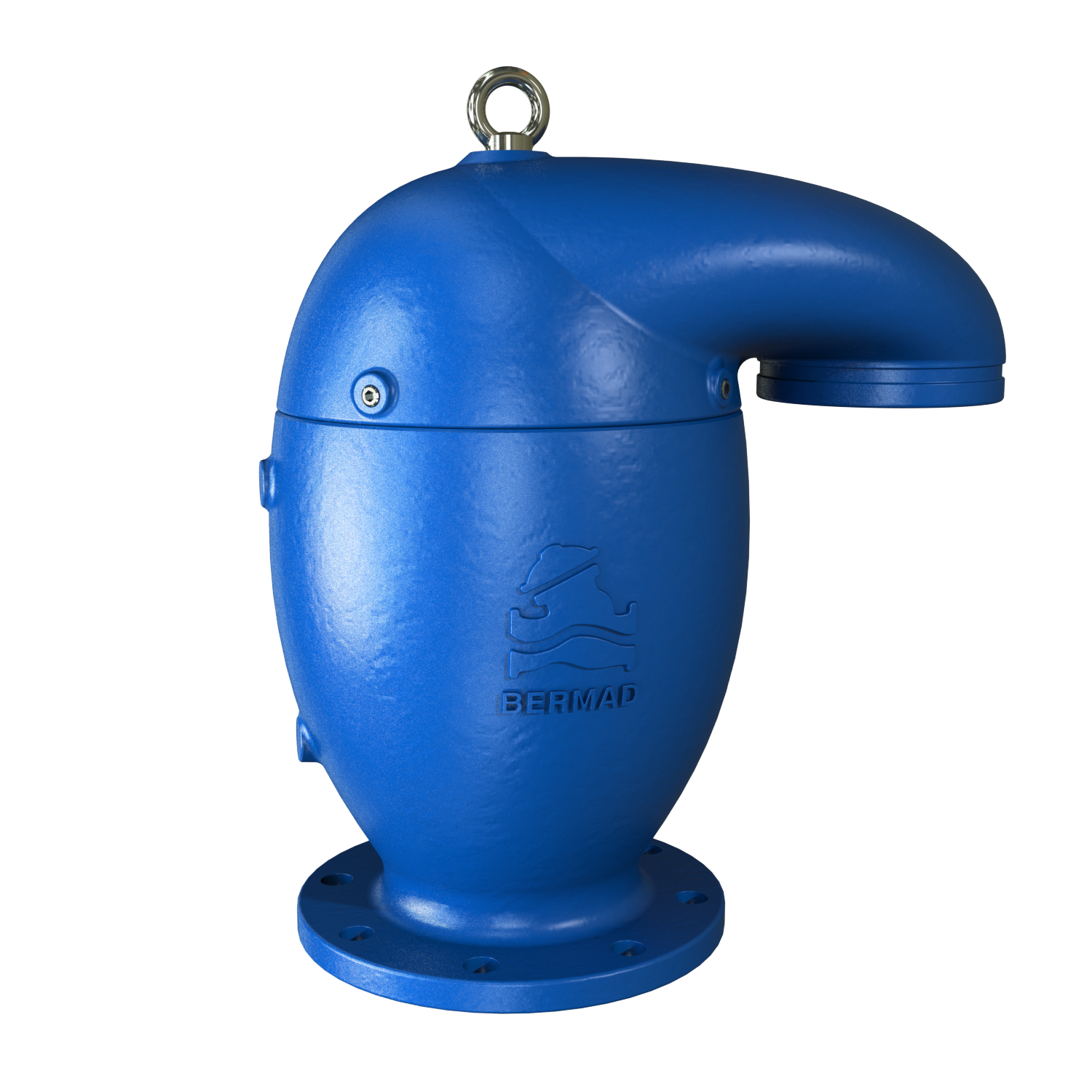

Bermad automatiska avluftningsventiler C75
BERMAD C75 är en högkvalitativ dubbelverkande luftventil. Den evakuerar stora mängder luft under fyllning av rörledningar, möjliggör effektiv avluftning av trycksatta rörsytem, och möjliggör stort luftintag vid dränering av systemet. Med den avancerade aerodynamiska designen ger denna dubbelverkande luftventil utmärkt skydd mot luftansamling och förhindrar vakuumbildning, med förbättrad tätning under lågt tryck. Kan levereras med serviceport som tillåter enkel funktionskontroll eller montering av t.ex manometer. Levereras som standard utan serviceport.
Fördelar

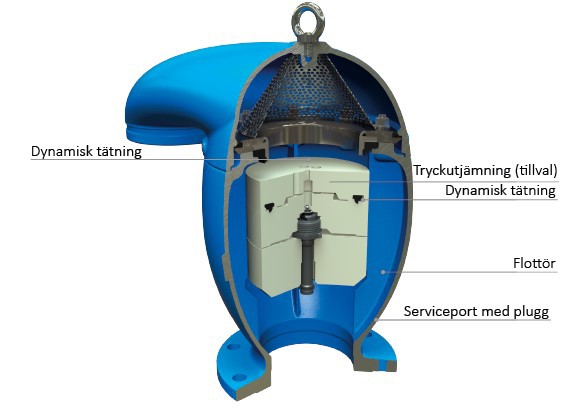

- Aerodynamisk kinetisk flottör – Förhindrar för tidig stängning, utan att störa luftintag eller utsläpp.
- Dynamisk tätning: Förhindrar läckage under lågt tryck (0,1 bar)

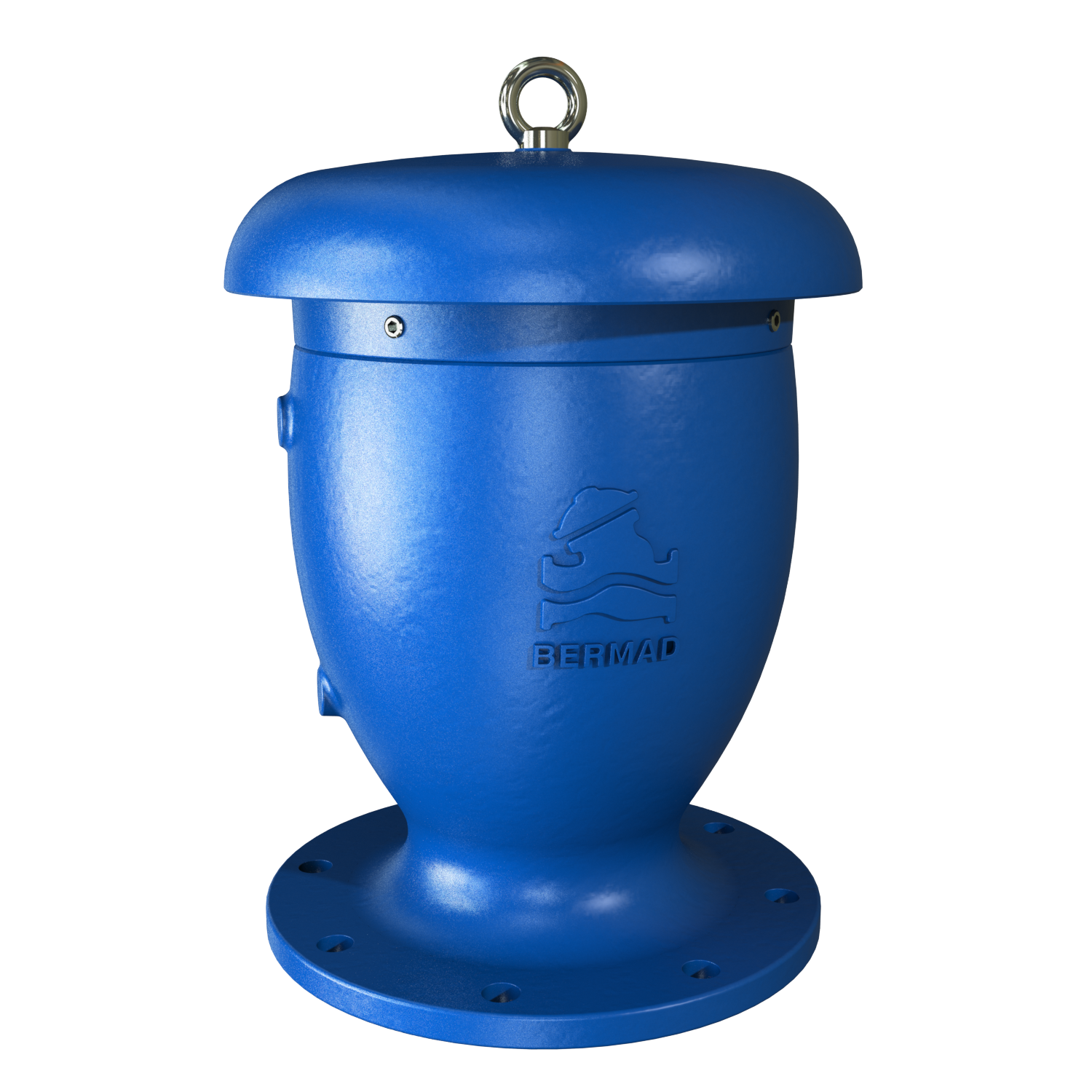

- Tre valfria uttag, A, B eller C
- ֺKompakt, enkel, robust och pålitlig
- Minimalt underhåll
- Lång livslängd
Dokument och länkar
Bermad Automatiska avluftningsventiler C75
För dricksvatten, dubbelverkande (utluftning och tilluftning), PN 16
|
Art. nr.
|
RSK nr.
|
DN
|
Anslutning
|
Dimension utluftningKinetisk (mm)
|
Dimension utluftningKinetisk (mm2)
|
Dimension utluftningAutomatisk (mm²)
|
Breddmm
|
Höjdmm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|
|
C75-080-FL-B*
|
429 49 14
|
80
|
flänsad
|
50
|
1963
|
1,1
|
250
|
324
|
13
|
|
|
C75-100-FL-B*
|
429 49 15
|
100
|
flänsad
|
80
|
5027
|
2,5
|
329
|
372
|
19
|
|
|
C75-150-FL-B*
|
429 49 16
|
150
|
flänsad
|
100
|
7854
|
3,1
|
403
|
433
|
28
|
|
|
C75-200-FL-B*
|
429 49 17
|
200
|
flänsad
|
150
|
17671
|
9,1
|
537
|
600
|
66
|
|
|
C75-250-FL-B*
|
429 49 18
|
250
|
flänsad
|
200
|
31416
|
22,1
|
662
|
790
|
133
|
|
|
C75-300-FL-B*
|
429 49 19
|
300
|
flänsad
|
200
|
31416
|
22,1
|
692
|
810
|
143
|
|
* Byt ut bokstav för A, eller C-modell
Tillval C75
|
Art.nr
|
RSK nr.
|
|
Varukorg
|
|---|---|---|---|
|
C70-SP
|
Non-slam, tryckutjämningsventil
|
|
|
|
C70-IP
|
4294939
|
Backventil för enkelverkande funktion
|
|
Material:
Segjärn
Korrosionsskydd: Epoxy
Flottör: Polypropylen, glasfiberförstärkt nylon
Tätning: EPDM
Arbetstryck:
0,1 - 16 bar
Arbetstemperatur:
1-60°C
På förfrågan:
Ventil tillverkad i syrafast stål eller brons
Backventil för enkelverkade funktion
Non-slam, tryckutjämningsventil
Tryckklass: PN25, PN40
Standarder och godkännanden
-
EN-1074-4
-
WRAS Approved Product
-
