Kontrollventiler
BERMAD 700 SIGMA EN/ES-serien är hydrauliskt manövrerade kontrollventiler, med högt kavitationsmotstånd samt utmärkt flödeskapacitet. De hydrauliska delarna kan demonteras från kroppen som en separat enhet vilket underlättar service. Ventilernas sätesdesign medgör en obehindrad flödesväg och ger bra kapacitet för applikationer med högt differenstryck, med minimalt
buller och vibrationer.
700 SIGMA EN – Ventil med fullt genomlopp och hög flödeskapacitet.

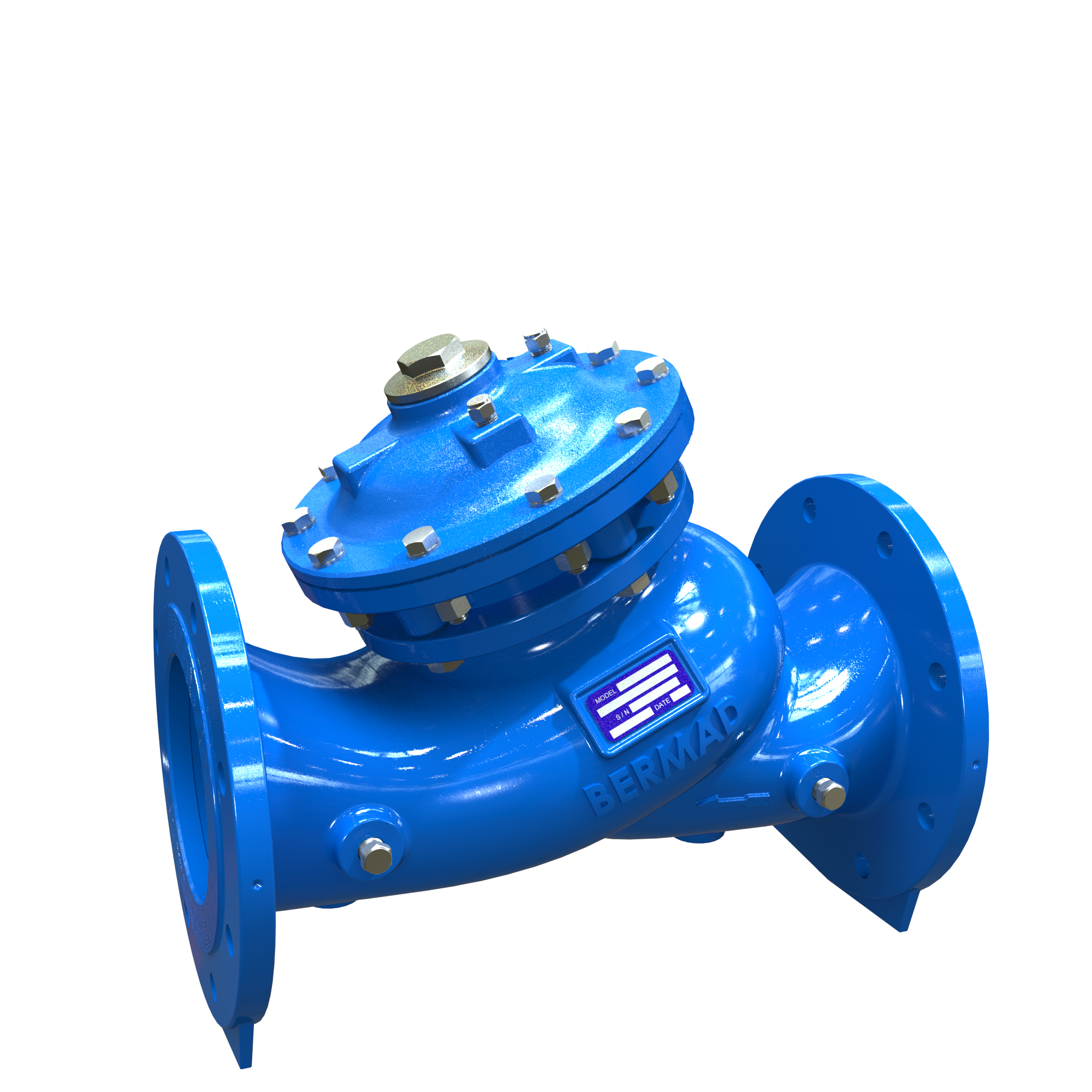

700 SIGMA ES - Ventil med reducerat genomlopp
Mått och vikt
700 Sigma EN
|
DN
|
Längdmm
|
Breddmm
|
Höjdmm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|
|
40
|
230
|
155
|
234
|
12
|
|
|
50
|
230
|
165
|
246
|
14
|
|
|
65
|
290
|
180
|
290
|
20
|
|
|
80
|
310
|
210
|
252
|
28
|
|
|
100
|
350
|
255
|
318
|
47
|
|
|
150
|
480
|
320
|
514
|
96
|
|
|
200
|
600
|
400
|
618
|
158
|
|
|
250
|
730
|
480
|
725
|
256
|
|
|
300
|
850
|
570
|
881
|
403
|
|
|
400
|
1100
|
815
|
1171
|
974
|
|
Mått och vikt
700 Sigma ES
|
DN
|
Längdmm
|
Breddmm
|
Höjdmm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|
|
65
|
290
|
190
|
242
|
18
|
|
|
80
|
310
|
210
|
252
|
22
|
|
|
100
|
350
|
255
|
318
|
38
|
|
|
150
|
480
|
320
|
411
|
78
|
|
|
200
|
600
|
380
|
506
|
125
|
|
|
250
|
730
|
450
|
600
|
198
|
|
|
300
|
850
|
540
|
721
|
306
|
|
|
350
|
980
|
585
|
909
|
457
|
|
|
400
|
1100
|
660
|
943
|
515
|
|
|
450
|
1200
|
815
|
1195
|
1024
|
|
|
500
|
1250
|
815
|
1220
|
1085
|
|
|
600
|
1450
|
920
|
1240
|
1290
|
|
Standarder:
WRAS
DVGW
NSF
- Fördelar:
- Dubbelkammardesign
Aktuatorn kan demonteras som en enhet
Enkelt att på plats bygga om till enkel- eller dubbel kammardesign - Snedställt säte i Y-design. Vattnet har lättare väg genom ventilen
- Kontrollventilerna fungerar hydrauliskt utan extern strömkälla
- Dubbla manometrar ingår som standard
- Stort utbud av tillbehör och funktioner, t.ex:
En- eller tvåvägs flödesriktning
V-port
Kavitationsskydd
Visuell lägesindikator
Gränslägen
Tekniska data:
Säte: Y-design
Tryckklass: PN10, PN16 och PN25
Anslutning: Flänsar
Kägeltyper: Disk, V-port, kavitationsskydd
Arbetstemperatur: 60°C för applikationer i kallvatten (högre arbetstemperaturer på förfrågan)
I vår katalog med produkter för ovan mark hittar du vårt sortiment över kontrollventiler.
