01.102 Fucoli slussventil serie 3000 med fläns F4, för elektrisk aktuator PN10/16
Fucoli-Somepal slussventiler. Med fläns; kort bygglängd F4; för elektrisk aktuator; fritt genomlopp.
Fördelar
- Fullt vulkanizerad kägla med fixerad spindelmutter
- Spindelmutter CW617N (accepterad UBA lista)
- 4 spindeltätningar för att säkerställa lång hållbarhet
- Fritt genomlopp
- Stängning lägre än standard
- Försänkta bultar som är skyddade med smältmassa
- Kamring som fixerar spindel och ger låga stängningsmoment
- Blå för vatten (EPDM)Rödbrun för avlopp (NBR) Finns även för gas
Dokument och länkar

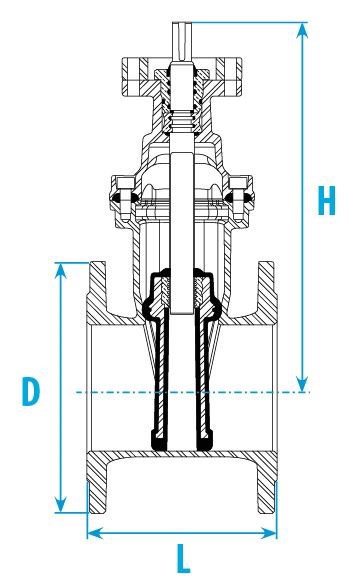

Fucoli-Somepal 01.102 slussventiler
med fläns, för elektrisk aktuator PN 10/16
|
RSK nr.EPDM
|
RSK nr.NBR
|
DN
|
Fläns-borrning
|
Dmm
|
Lmm
|
Hmm
|
H1mm
|
H2mm
|
Kmm
|
Ansl.ISO5210
|
D1mm
|
D2mm
|
a1mm
|
a2mm
|
Hmm
|
Varv
|
MaxNm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
4417285
|
4376469
|
40
|
PN10/16
|
150
|
140
|
207
|
177
|
282
|
110
|
F10
|
125
|
102
|
20
|
6
|
30
|
10
|
25
|
10
|
|
|
4417286
|
4376470
|
50
|
PN10/16
|
165
|
150
|
238
|
208
|
321
|
125
|
F10
|
125
|
102
|
20
|
6
|
30
|
13
|
25
|
12
|
|
|
4417287
|
4376471
|
60
|
PN10/16
|
175
|
170
|
250
|
217
|
338
|
135
|
F10
|
125
|
102
|
20
|
6
|
33
|
13
|
30
|
14
|
|
|
4417288
|
4376472
|
65
|
PN10/16
|
185
|
170
|
250
|
217
|
343
|
145
|
F10
|
125
|
102
|
20
|
6
|
33
|
16
|
30
|
18
|
|
|
4417289
|
4376473
|
80
|
PN10/16
|
200
|
180
|
286
|
253
|
386
|
160
|
F10
|
125
|
102
|
20
|
6
|
33
|
20
|
40
|
19
|
|
|
4417290
|
4376474
|
100
|
PN10/16
|
220
|
190
|
325
|
286
|
435
|
180
|
F10
|
125
|
102
|
20
|
6
|
39
|
25
|
50
|
23
|
|
|
4417292
|
4376475
|
125
|
PN10/16
|
250
|
200
|
362
|
323
|
487
|
210
|
F10
|
125
|
102
|
20
|
6
|
39
|
30
|
60
|
28
|
|
|
4417293
|
4376476
|
150
|
PN10/16
|
285
|
210
|
425
|
384
|
568
|
240
|
F10
|
125
|
102
|
20
|
6
|
41
|
34
|
75
|
36
|
|
|
4417294
|
4376477
|
200
|
PN10
|
340
|
230
|
505
|
459
|
683
|
295
|
F10
|
125
|
102
|
20
|
6
|
46
|
34
|
100
|
53
|
|
|
4417295
|
4376478
|
200
|
PN16
|
340
|
230
|
505
|
459
|
683
|
295
|
F10
|
125
|
102
|
20
|
6
|
46
|
42
|
100
|
53
|
|
|
4417296
|
4376479
|
250
|
PN10
|
400
|
250
|
595
|
545
|
805
|
350
|
F14
|
175
|
140
|
30
|
8
|
50
|
42
|
125
|
77
|
|
|
4417297
|
4376480
|
250
|
PN16
|
400
|
250
|
595
|
545
|
805
|
355
|
F14
|
175
|
140
|
30
|
8
|
50
|
50
|
125
|
77
|
|
|
4417298
|
4376481
|
300
|
PN10
|
455
|
270
|
670
|
620
|
898
|
400
|
F14
|
175
|
140
|
30
|
8
|
50
|
50
|
150
|
107
|
|
|
4417299
|
4376482
|
300
|
PN16
|
455
|
270
|
670
|
620
|
898
|
410
|
F14
|
175
|
140
|
30
|
8
|
50
|
57
|
150
|
110
|
|
|
4417300
|
4376483
|
350
|
PN10
|
505
|
290
|
940
|
875
|
1193
|
460
|
F14
|
175
|
140
|
30
|
8
|
65
|
57
|
175
|
220
|
|
|
4417301
|
4376484
|
350
|
PN16
|
520
|
290
|
940
|
875
|
1200
|
470
|
F14
|
175
|
140
|
30
|
8
|
65
|
57
|
175
|
224
|
|
|
4417302
|
4376485
|
400
|
PN10
|
565
|
310
|
940
|
875
|
1223
|
515
|
F14
|
175
|
140
|
30
|
8
|
65
|
57
|
200
|
238
|
|
|
4417303
|
4376486
|
400
|
PN16
|
580
|
310
|
940
|
875
|
1230
|
525
|
F14
|
175
|
140
|
30
|
8
|
65
|
57
|
200
|
244
|
|
Arbetstemperatur: 0-70°C (ej frost)
Standarder:
Designad enl. EN 1074 del 1 & 2 och EN 1171
Flänsar enligt EN 1092-2 PN10/16
Bygglängd enl EN 558 F4
ISO top fläns enl ISO 5210
På förfrågan:
Spindel i andra kvaliteter
Större slussventiler
Tillverkad i Europa
15 års garanti
|
|

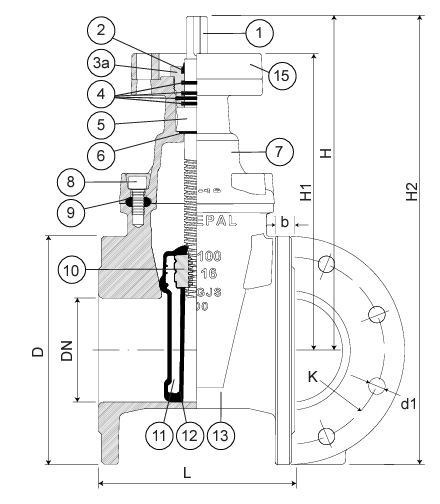

Komponent
|
Material BLÅ/RÖDBRUN
|
Standard
|
|---|---|---|---|
|
1
|
Spindel
|
Syrafast spindel med rullade gängor 1.4404
|
EN 10088-1
|
|
2
|
Avstrykarring
|
Elastomer
|
|
|
3
|
Övre spindelmutter
|
Mässing
|
EN 12164
|
|
4
|
O-ring
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
5
|
Spindelmutter
|
Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3)
|
EN 12164
|
|
6
|
O-ring
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
7
|
Överdel
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
8
|
Bultar
|
Rostfritt stål A2
|
EN 10088-1
|
|
9
|
Överdel packning
|
Utblåsningssäker EPDM/NBR
|
EN 681-1
|
|
10
|
Spindelmutter
|
Mässing
|
EN 12164
|
|
11
|
Kägla
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
12
|
Beläggning kägla
|
Fullt vulkaniserad EPDM/NBR
|
EN 681-1
|
|
13
|
Ventilhus
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
14
|
Lager
|
Stål
|
ISO 20516
|
|
15
|
Fläns
|
Segjärn EN-GJS-500-7
|
EN 1563
|
Standarder och godkännanden
-
GSK
-
ACS
-
-
