01.103 Fucoli slussventil serie 3000 med fläns F4 med pneumatisk aktuator PN10/16
Fucoli-Somepal slussventiler. Med fläns; kort bygglängd F4; pneumatisk aktuator; fritt genomlopp.
Fördelar
- Fullt vulkanizerad kägla med fixerad spindelmutter
- Spindelmutter CW617N (accepterad UBA lista)
- 4 spindeltätningar för att säkerställa lång hållbarhet
- Fritt genomlopp
- Stängning lägre än standard
- Försänkta bultar som är skyddade med smältmassa
- Kamring som fixerar spindel och ger låga stängningsmoment

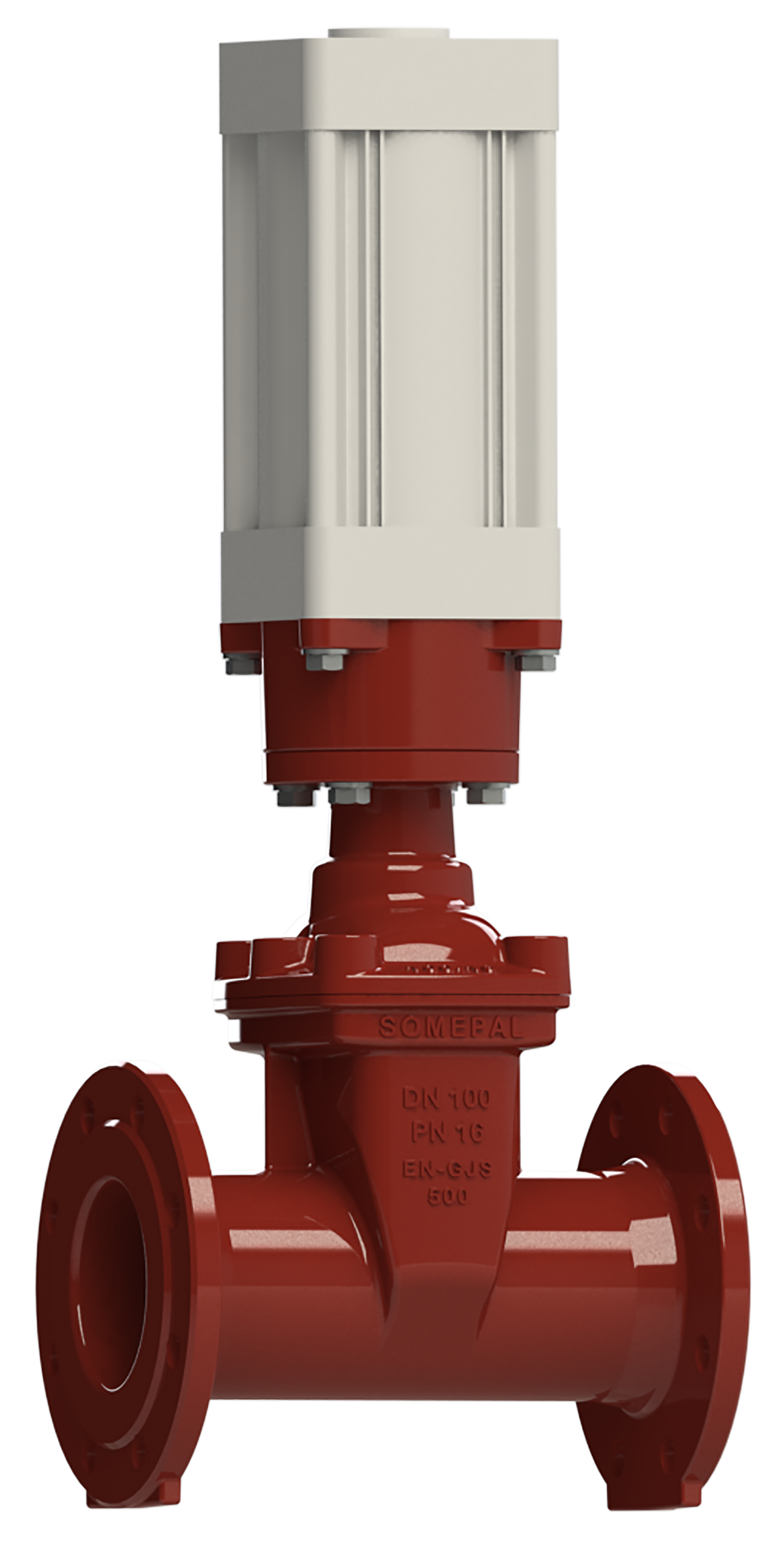

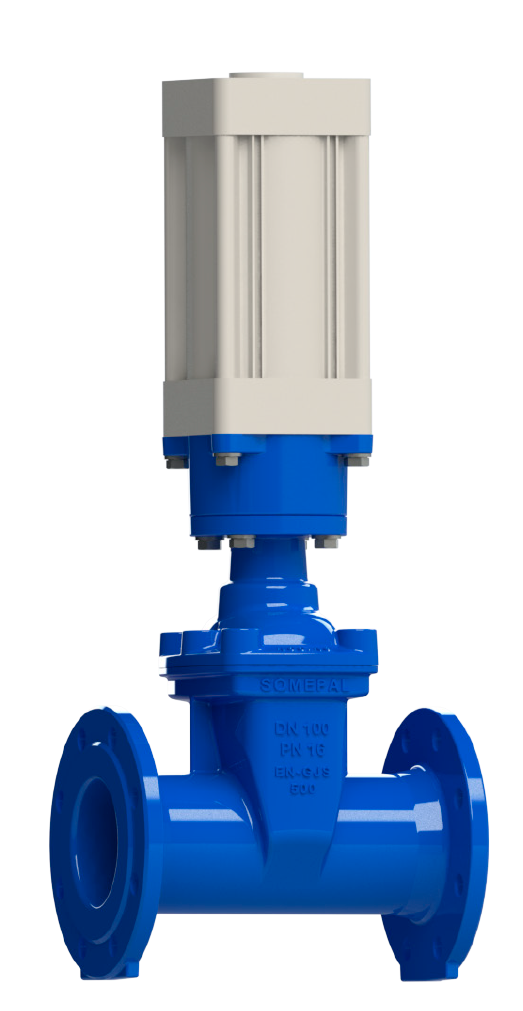

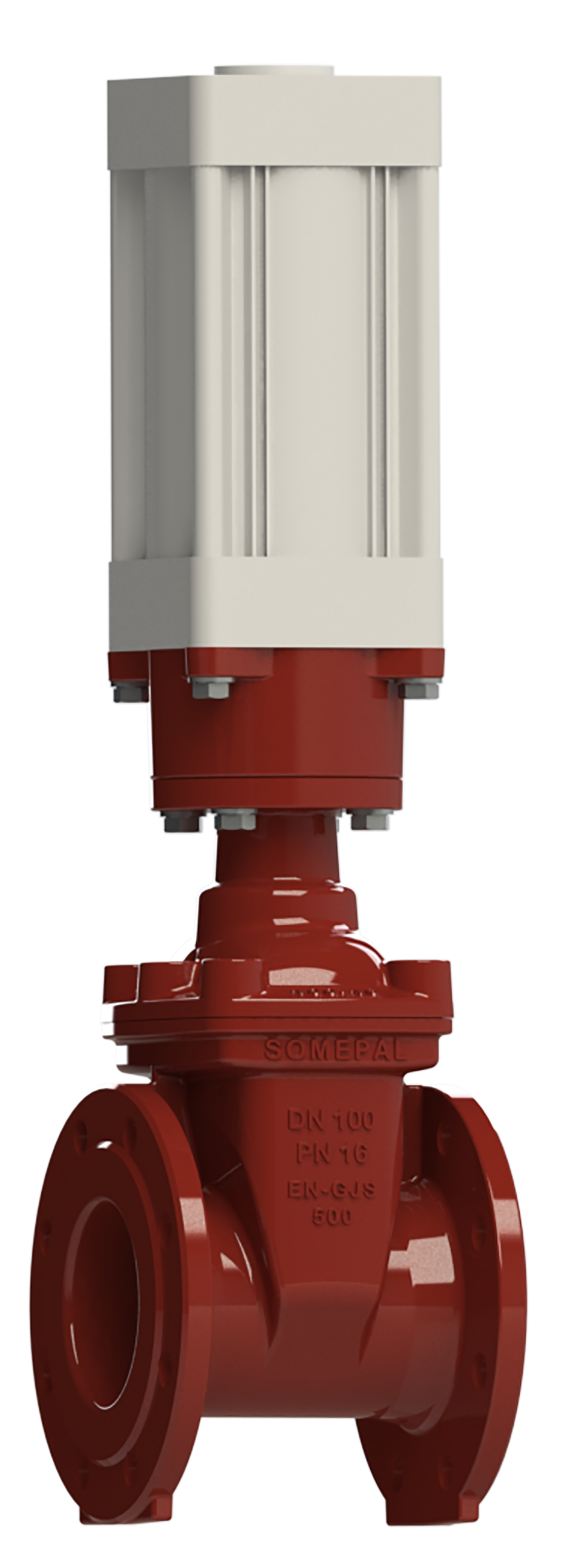

- Blå för vatten (EPDM)Rödbrun för avlopp (NBR) Finns även för gas
Dokument och länkar
Fucoli-Somepal 01.103 slussventiler
|
RSK nr.EPDM
|
RSK nr.NBR
|
DN
|
Fläns-borrning
|
Dmm
|
Lmm
|
Hmm
|
Mmm
|
H1mm
|
H2mm
|
Kmm
|
Bmm
|
Bmm
|
ØR
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
441 75 27
|
4296896
|
40
|
PN10/16
|
150
|
140
|
283
|
75
|
208
|
75
|
110
|
19
|
100
|
G15
|
15
|
|
|
441 75 28
|
4296897
|
50
|
PN10/16
|
165
|
150
|
283
|
83
|
208
|
75
|
125
|
19
|
100
|
G15
|
17
|
|
|
441 75 29
|
4296898
|
60
|
PN10/16
|
175
|
170
|
307
|
88
|
217
|
90
|
135
|
19
|
100
|
G15
|
19
|
|
|
441 75 30
|
4296899
|
65
|
PN10/16
|
185
|
170
|
307
|
93
|
217
|
90
|
145
|
19
|
100
|
G15
|
20
|
|
|
441 75 31
|
4296900
|
80
|
PN10/16
|
200
|
180
|
362
|
100
|
257
|
105
|
160
|
19
|
125
|
G20
|
28
|
|
|
441 75 32
|
4296901
|
100
|
PN10/16
|
220
|
190
|
411
|
110
|
286
|
125
|
180
|
19
|
125
|
G20
|
32
|
|
|
441 75 33
|
4296902
|
125
|
PN10/16
|
250
|
200
|
473
|
125
|
323
|
150
|
210
|
19
|
160
|
G20
|
44
|
|
|
441 75 34
|
4296903
|
150
|
PN10/16
|
285
|
210
|
559
|
143
|
384
|
175
|
240
|
19
|
160
|
G20
|
52
|
|
|
441 75 35
|
4296904
|
200
|
PN10
|
340
|
230
|
68 4
|
170
|
459
|
225
|
295
|
20
|
200
|
G20
|
80
|
|
|
441 75 36
|
4296905
|
200
|
PN16
|
340
|
230
|
68 4
|
170
|
459
|
225
|
295
|
20
|
200
|
G20
|
80
|
|
|
441 75 37
|
4296906
|
250
|
PN10
|
400
|
250
|
820
|
200
|
545
|
275
|
350
|
22
|
200
|
G25
|
117
|
|
|
441 75 38
|
4296907
|
250
|
PN16
|
400
|
250
|
820
|
200
|
545
|
275
|
355
|
22
|
200
|
G25
|
117
|
|
|
441 75 39
|
4296908
|
300
|
PN10
|
455
|
270
|
945
|
228
|
620
|
325
|
400
|
24,5
|
200
|
G25
|
170
|
|
|
441 75 40
|
4296909
|
300
|
PN16
|
455
|
270
|
945
|
228
|
620
|
325
|
410
|
24,5
|
200
|
G25
|
170
|
|
Arbetstemperatur: 0-70°C (ej frost)
Standarder:
Designad enl. EN 1074 del 1 & 2 och EN 1171
Flänsar enligt EN 1092-2 PN10/16
Bygglängd enl EN 558 F4
På förfrågan:
Spindel i andra kvaliteter
Större slussventiler
Lång bygglängd (01.203/11.203)
Tillverkad i Europa
15 års garanti
|
|
Komponent
|
Material BLÅ/RÖDBRUN
|
Standard
|
|---|---|---|---|
|
1
|
Spindel
|
Syrafast spindel med rullade gängor 1.4404
|
EN 10088-1
|
|
2
|
Spindelmutter
|
Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3)
|
EN 12164
|
|
3
|
O-ring
|
Elastomer EPDM/NBR
|
EN 681-1
|
|
4
|
Överdel
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
5
|
Bultar
|
Rostfritt stål A2
|
EN 10088-1
|
|
6
|
Överdel packning
|
Utblåsningssäker EPDM/NBR
|
EN 681-1
|
|
7
|
Spindelmutter
|
Mässing
|
EN 12164
|
|
8
|
Kägla
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
9
|
Beläggning kägla
|
Fullt vulkaniserad EPDM/NBR
|
EN 681-1
|
|
10
|
Ventilhus
|
Segjärn EN-GJS-500-7
|
EN 1563
|
|
11
|
open-close limit switching (tillval)
|
Standarder och godkännanden
-
GSK
-
-
