04.100 Fucoli vridspjällventiler PN10/16
Fucoli-Somepal vridspjällsventiler PN10/16
Fördelar
- Korrosionsskydd DIN 30677-2, enligt GSK RAL 662
- Dubbelexcentrisk
- Packning av EPDM
- Spjällskivans spindlar är skyddade av EPDM täckbrickor
- Lågt stängningsmoment
- Levereras med syrafast spindelhylsa
Dokument och länkar
Fucoli-Somepal 04.100 vridspjäll
|

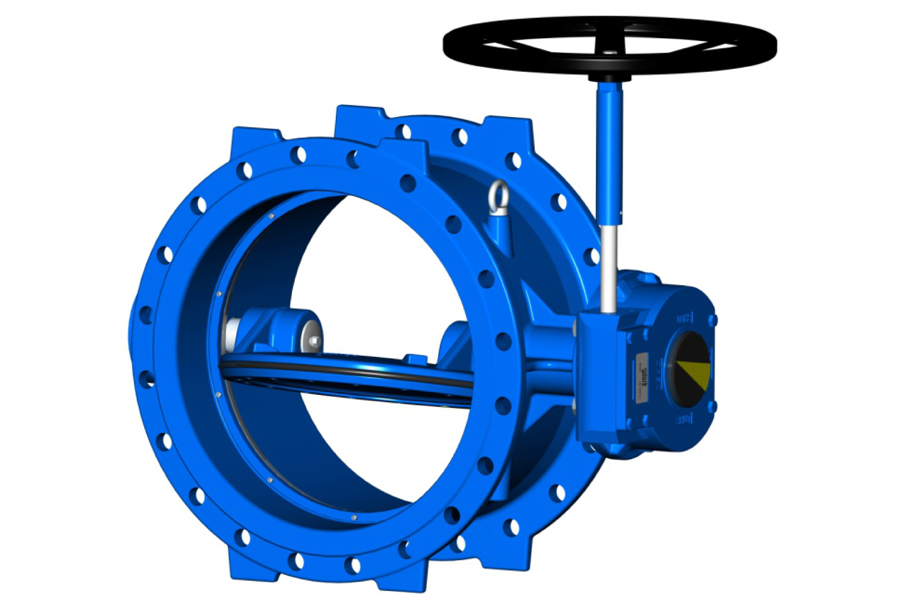

RSK nr.Med handratt
|

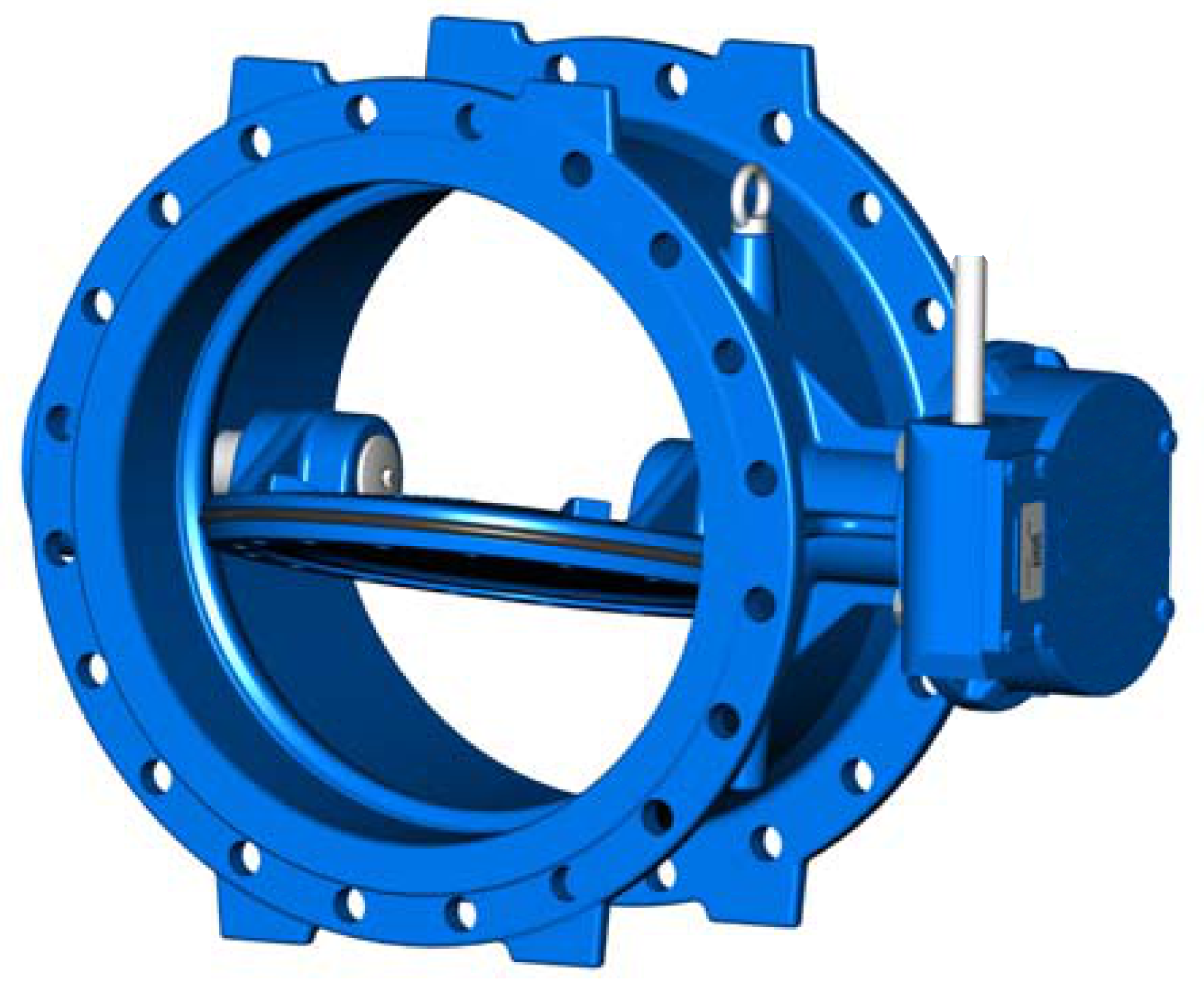

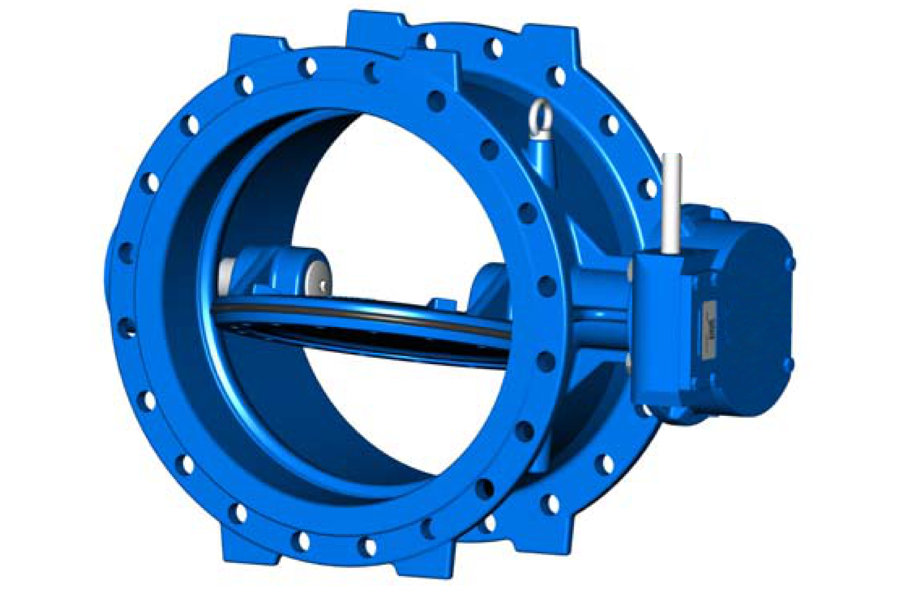

RSK nr.För markförläggning; växelhus IP68
|

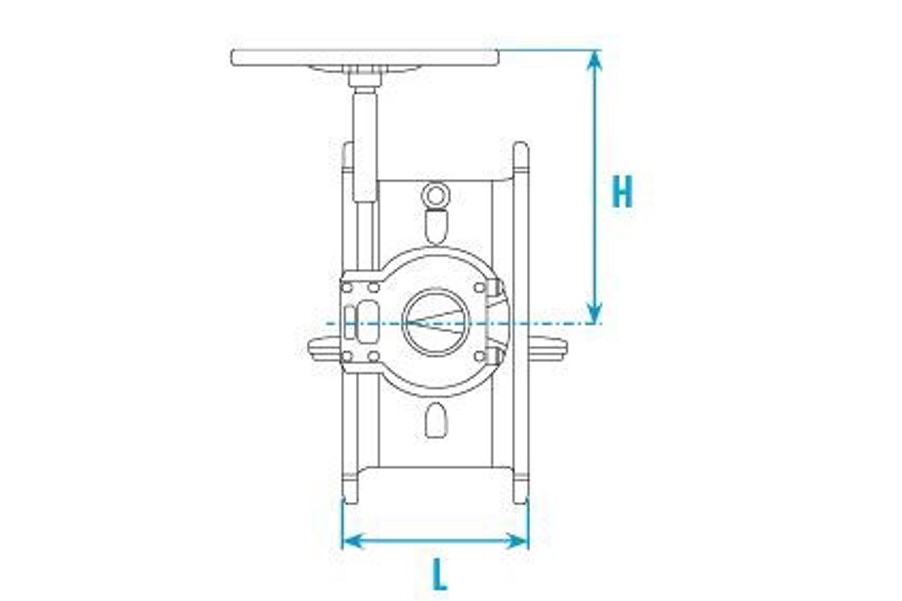

DN
|
Fläns-borrning
|
Lmm
|
Hmm
|
Viktkg
|
Varukorg
|
|---|---|---|---|---|---|---|---|
|
441 70 84
|
4417409
|
150
|
PN10/16
|
210
|
294
|
35
|
|
|
441 70 85
|
4417423
|
200
|
PN10
|
230
|
304
|
48
|
|
|
441 70 86
|
4417424
|
250
|
PN10
|
250
|
380
|
74
|
|
|
441 70 87
|
4417425
|
300
|
PN10
|
270
|
380
|
94
|
|
|
441 70 88
|
4417426
|
350
|
PN10
|
290
|
441
|
125
|
|
|
441 70 89
|
4417427
|
400
|
PN10
|
310
|
441
|
141
|
|
|
441 70 90
|
4417428
|
450
|
PN10
|
330
|
555
|
197
|
|
|
441 70 91
|
4417429
|
500
|
PN10
|
350
|
555
|
232
|
|
|
441 70 92
|
4417430
|
600
|
PN10
|
390
|
610
|
331
|
|
|
441 70 94
|
4417431
|
700
|
PN10
|
430
|
660
|
485
|
|
|
441 70 95
|
4417432
|
800
|
PN10
|
470
|
660
|
563
|
|
|
441 70 96
|
4417433
|
900
|
PN10
|
510
|
660
|
910
|
|
|
441 70 97
|
4417434
|
1000
|
PN10
|
550
|
670
|
1083
|
|
För att säkerställa längsta livslängd levereras slussventilerna alltid som standard med syrafast spindel. Genom ventilernas konstruktion säkerställs det lägsta möjliga stängningsmomentet.
Vridspjällsventilerna är av dubbelexcentrisk typ och levereras med integrerat säte och snäckväxel av fabrikat Rotork för montage ovan mark med lägesvisning. Genom ventilernas konstruktion säkerställs det lägsta möjliga stängningsmomentet.
Vridspjällsventilerna är av dubbelexcentrisk typ och levereras med integrerat säte. Ventilerna levereras med snäckväxel av fabrikat Rotork med lägesvisning och finns för montage ovan mark eller för markbeläggning. Genom ventilernas konstruktion säkerställs det lägsta möjliga stängningsmomentet.
Standarder:
Alla ventiler är individuellt tryckprovade i fabrik enligt EN 1074-1/ 1074-2, EN 12266-1 : 2003
Bygglängd enligt DIN 3202 F4, EN 558-1 GR 15
Flänsar enligt EN 1092-2
Arbetstemperatur: 0-70°C (ej frost)
Tillverkad i Europa
På förfrågan:
Vridspjällsventiler för högre tryck
Tätning i NBR/SBR
Spindel i andra kvaliteter
Växellåda med gränslägen
|
Komponent
|
Material
|
Standard
|
|---|---|---|
|
Hus
|
Segjärn (EN-GJS-500-7)
|
DIN EN 1563
|
|
Spjällskiva / hållarring
|
Segjärn (EN-GJS-500-7)
|
DIN EN 1563
|
|
Säte
|
Segjärn (EN-GJS-500-7)
|
DIN EN 1563
|
|
Växellåda
|
Snäckväxel
|
|
|
O-ringar
|
EPDM
|
BS EN 681-1
|
|
Spindel
|
Rostfritt stål (AISI 304)
|
EN 10088-1
|
|
Tätningsring
|
EPDM
|
BS EN 681-1
|
|
Bultar
|
Rostfritt stål A2
|
EN 10088-1
|
|
Korrosionsskydd
|
Epoxy enligt GSK RAL GZ662
|
DIN 30677-2
|
Standarder och godkännanden
-
Aenor
-
GSK
-
