Fucoli-Somepal·Slussventiler
01.101 Fucoli slussventiler serie 3000 med fläns F4 PN10/16 EPDM
- EPDM
Fucoli-Somepal slussventil med fläns, kort bygglängd F4 och fritt genomlopp för säker avstängning i vatten- och avloppsledningar.
Levereras av
Om produkten
Mjuktätande slussventil med fläns för avstängning i ledningar för dricksvatten och neutrala vätskor, och i rödbrunt utförande även för avloppsvatten. Ventilen har fritt genomlopp utan hinder i flödesvägen och kort bygglängd F4, vilket ger ett kompakt montage i kammare och ventilgropar. Flänsanslutning för PN10/16 gör den enkel att montera mellan befintliga flänsar, och spindeltätningen kan bytas under tryck utan att ledningen töms. Konstruktionen bygger på ett hus i segjärn med fullt vulkaniserad kägla, och spindeln av syrafast stål har inrullade gängor för hög hållfasthet. Arbetstemperatur 0–70 °C, ej frost. Finns i ett brett dimensionsområde från DN 40 och uppåt, samt som gasventil på förfrågan.
Fördelar
- Fritt genomlopp utan hinder i flödesvägen
- Fyra spindeltätningar säkerställer lång hållbarhet
- Spindeltätning kan bytas under tryck
- Stängningsmoment lägre än standard
- Försänkta bultar skyddade med smältmassa
- GSK-certifierad kvalitet
Varianter(24)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

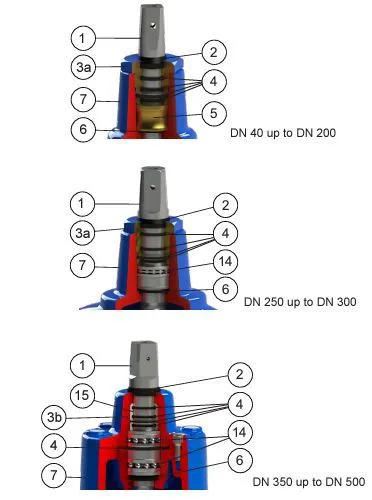

Materialspecifikation
| Nr | Komponent | Material BLÅ/RÖDBRUN | Standard |
|---|---|---|---|
| 1 | Spindel | Syrafast spindel med rullade gängor 1.4404 | EN 10088-1 |
| 2 | Avstrykarring | Elastomer | - |
| 3 | Övre spindelmutter | Mässing | EN 12164 |
| 4 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 5 | Spindelmutter | Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3) | EN 12164 |
| 6 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 7 | Överdel | Segjärn EN-GJS-500-7 | EN 1563 |
| 8 | Bultar | Rostfritt stål A2 | EN 10088-1 |
| 9 | Överdel packning | Utblåsningssäker EPDM/NBR | EN 681-1 |
| 10 | Spindelmutter | Mässing | EN 12164 |
| 11 | Kägla | Segjärn EN-GJS-500-7 | EN 1563 |
| 12 | Beläggning kägla | Fullt vulkaniserad EPDM/NBR | EN 681-1 |
| 13 | Ventilhus | Segjärn EN-GJS-500-7 | EN 1563 |
| 14 | Lager | Stål | ISO 20516 |
Certifieringar & standarder
DIN EN 1092-2
EN 1074
EN 1171
EN 558
