Fucoli-Somepal·Slussventiler
01.102 Fucoli slussventiler serie 3000 med fläns F4, för elektrisk aktuator PN10/16 NBR
- NBR
Slussventil med fläns, kort bygglängd F4 och fritt genomlopp – förberedd för elektrisk aktuator med ISO-toppfläns, i PN10/16.
Levereras av
Om produkten
Slussventilen är en mjuktätande ventil i segjärn med fläns, avsedd för avloppsvatten. Den kort bygglängden F4 och det fria genomloppet ger låg strömningsmotstånd och enkel inbyggnad i befintliga ledningsstråk. Ventilen levereras förberedd för elektrisk aktuator via ISO-toppfläns i storlek F10 eller F14 beroende på dimension, med ett maximalt vridmoment på 25–200 Nm. Den fullt vulkaniserade käglan och den fixerade spindelmuttern ger tät avstängning, och fyra spindeltätningar säkerställer lång hållbarhet. Spindeln är som standard i syrafast stål med inrullade gängor för hög hållfasthet. Arbetstemperatur 0–70 °C, ej frost, och tryckklass PN10/16 i dimensioner från DN 40 upp till DN 400.
Fördelar
- Fritt genomlopp och kort bygglängd F4
- Fullt vulkaniserad kägla med fixerad spindelmutter
- Fyra spindeltätningar säkerställer lång hållbarhet
- Kamring fixerar spindeln och ger låga stängningsmoment
- Försänkta bultar skyddade med smältmassa
- GSK-certifierad kvalitet
Varianter(18)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

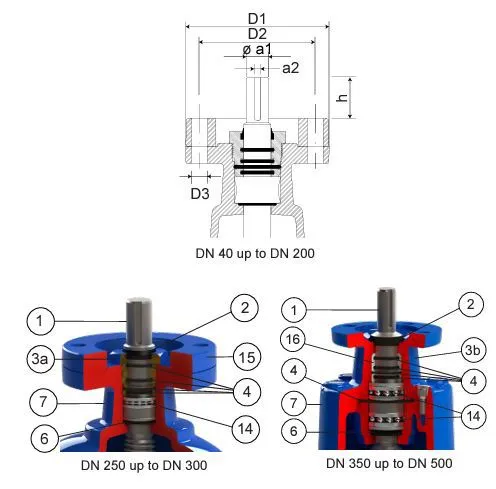

Materialspecifikation
| Nr | Komponent | Material BLÅ/RÖDBRUN | Standard |
|---|---|---|---|
| 1 | Spindel | Syrafast spindel med rullade gängor 1.4404 | EN 10088-1 |
| 2 | Avstrykarring | Elastomer | - |
| 3 | Övre spindelmutter | Mässing | EN 12164 |
| 4 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 5 | Spindelmutter | Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3) | EN 12164 |
| 6 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 7 | Överdel | Segjärn EN-GJS-500-7 | EN 1563 |
| 8 | Bultar | Rostfritt stål A2 | EN 10088-1 |
| 9 | Överdel packning | Utblåsningssäker EPDM/NBR | EN 681-1 |
| 10 | Spindelmutter | Mässing | EN 12164 |
| 11 | Kägla | Segjärn EN-GJS-500-7 | EN 1563 |
| 12 | Beläggning kägla | Fullt vulkaniserad EPDM/NBR | EN 681-1 |
| 13 | Ventilhus | Segjärn EN-GJS-500-7 | EN 1563 |
| 14 | Lager | Stål | ISO 20516 |
| 15 | Fläns | Segjärn EN-GJS-500-7 | EN 1563 |
Certifieringar & standarder
DIN EN 1092-2
EN 1074
EN 1171
EN 558
UBA
