Fucoli-Somepal·Slussventiler
01.203 Fucoli slussventiler serie 3000 med fläns F5, för elektrisk aktuator PN10/16 EPDM
- EPDM
Fucoli-Somepal slussventil med fläns och lång bygglängd, förberedd för elektrisk aktuator. Fritt genomlopp ger låga tryckfall i ledningen.
Levereras av
Om produkten
Mjuktätande slussventil med fläns för trycksatta ledningar, förberedd för elektrisk aktuator via ISO-toppfläns. Ventilen har fritt genomlopp utan spår i botten, vilket ger låga tryckfall och minskar risken för avlagringar. Den finns i dimensioner från DN 40 till DN 600 för PN10/16 och har lång bygglängd, vilket förenklar inpassning i befintliga ledningssträckor. Blå ventil används för dricksvatten och neutrala vätskor, rödbrun för avloppsvatten. Ventilhuset är i segjärn och käglan är fullt vulkaniserad, medan spindeln som standard är i syrafast stål med inrullade gängor för hög hållfasthet. Fyra spindeltätningar säkerställer lång hållbarhet och tätningen kan bytas under tryck. Arbetstemperatur 0–70 °C, ej frost. 15 års garanti.
Fördelar
- Fullt vulkanizerad kägla med fixerad spindelmutter
- Spindelmutter CW617N (accepterad UBA lista)
- 4 spindeltätningar för att säkerställa lång hållbarhet
- Fritt genomlopp
- Stängning lägre än standard
- Försänkta bultar som är skyddade med smältmassa
- Kamring som fixerar spindel och ger låga stängningsmoment
- Blå för vatten (EPDM)Rödbrun för avlopp (NBR) Finns även för gas
Varianter(24)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

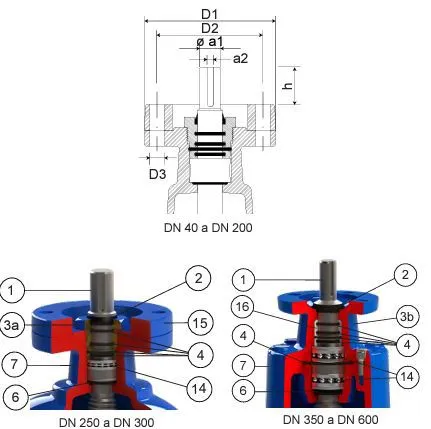

Materialspecifikation
| Nr | Komponent | Material BLÅ/RÖDBRUN | Standard |
|---|---|---|---|
| 1 | Spindel | Syrafast spindel med rullade gängor 1.4404 | EN 10088-1 |
| 2 | Avstrykarring | Elastomer | - |
| 3 | Övre spindelmutter | Mässing | EN 12164 |
| 4 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 5 | Spindelmutter | Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3) | EN 12164 |
| 6 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 7 | Överdel | Segjärn EN-GJS-500-7 | EN 1563 |
| 8 | Bultar | Rostfritt stål A2 | EN 10088-1 |
| 9 | Överdel packning | Utblåsningssäker EPDM/NBR | EN 681-1 |
| 10 | Spindelmutter | Mässing | EN 12164 |
| 11 | Kägla | Segjärn EN-GJS-500-7 | EN 1563 |
| 12 | Beläggning kägla | Fullt vulkaniserad EPDM/NBR | EN 681-1 |
| 13 | Ventilhus | Segjärn EN-GJS-500-7 | EN 1563 |
| 14 | Lager | Stål | ISO 20516 |
| 15 | Fläns | Segjärn EN-GJS-500-7 | EN 1563 |
Certifieringar & standarder
DIN EN 1092-2
EN 1074
EN 1171
EN 558
UBA
