Fucoli-Somepal·Slussventiler
01.501 Fucoli slussventiler serie 3000 med PE-ändar PN10 EPDM
- EPDM
- SDR17
Mjuktätande slussventil för vatten och avlopp med PE-ändar, PE100, PN10, SDR17 och fritt genomlopp – enkel svetsning direkt mot PE-ledning.
Levereras av
Om produkten
Mjuktätande slussventil för vatten- och avloppssystem, levererad med färdiga PE-ändar i PE100 PN10 SDR17 som svetsas direkt mot befintlig PE-ledning utan separat övergång. Ventilen har fritt genomlopp, vilket ger låga tryckfall och möjliggör spolning och rensning genom ventilen. Käglan är fullt vulkaniserad och sitter i ett hus av segjärn, och konstruktionen är utformad enligt EN 1074 del 1 och 2 samt EN 1171. Fyra spindeltätningar och en kamring som fixerar spindeln ger lång hållbarhet och låga stängningsmoment. Blått utförande med EPDM används för dricksvatten och neutrala vätskor, rödbrunt med NBR för avloppsvatten, och ett gasutförande finns som separat artikel, på förfrågan. Arbetstemperatur 0–40 °C, ej frost, och ventilen omfattas av 15 års garanti.
Fördelar
- Fullt vulkanizerad kägla med fixerad spindelmutter
- Spindelmutter CW617N (accepterad UBA lista)
- 4 spindeltätningar för att säkerställa lång hållbarhet
- Fritt genomlopp
- Stängning lägre än standard
- Försänkta bultar som är skyddade med smältmassa
- Kamring som fixerar spindel och ger låga stängningsmoment
- Blå för vatten (EPDM)Rödbrun för avlopp (NBR) Finns även för gas
Varianter(15)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

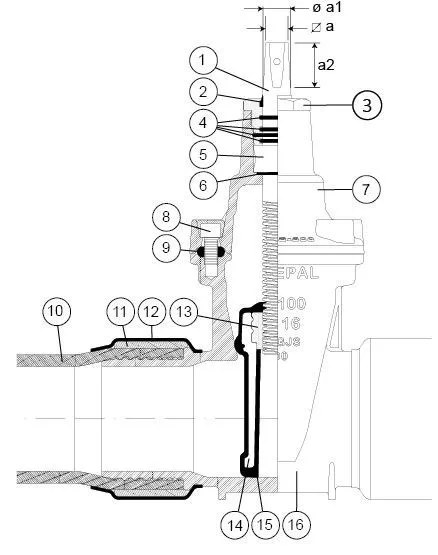

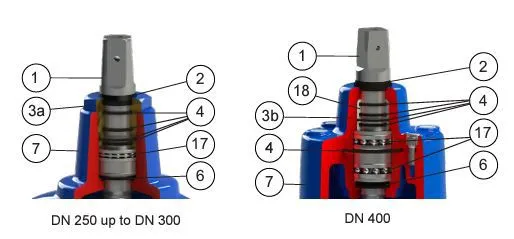

Materialspecifikation
| Nr | Komponent | Material BLÅ/RÖDBRUN | Standard |
|---|---|---|---|
| 1 | Spindel | Syrafast spindel med rullade gängor 1.4404 | EN 10088-1 |
| 2 | Avstrykarring | Elastomer | - |
| 3 | Övre spindelmutter | Mässing | EN 12164 |
| 4 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 5 | Spindelmutter | Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3) | EN 12164 |
| 6 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 7 | Överdel | Segjärn EN-GJS-500-7 | EN 1563 |
| 8 | Bultar | Rostfritt stål A2 | EN 10088-1 |
| 9 | Överdel packning | Utblåsningssäker EPDM/NBR | EN 681-1 |
| 10 | Rör | PE 100 | EN 12201-2 |
| 11 | Klämring | Segjärn EN-GJS-500-7 | EN 1563 |
| 12 | Krympslang | Plast | - |
| 13 | Spindelmutter | Mässing | EN 12164 |
| 14 | Kägla | Segjärn EN-GJS-500-7 | EN 1563 |
| 15 | Beläggning kägla | Fullt vulkaniserad EPDM/NBR | EN 681-1 |
| 16 | Ventilhus | Segjärn EN-GJS-500-7 | EN 1563 |
| 17 | Lager | Stål | ISO 20516 |
| 18 | Gland bush | POM | - |
Certifieringar & standarder
UBA
