Fucoli-Somepal·Slussventiler
01.501 Fucoli slussventiler serie 3000 med PE-ändar PN16 EPDM
- EPDM
- SDR11
Mjuktätande slussventil för vattensystem. PE-ändar i PE100, PN16, SDR11 och fritt genomlopp ger enkel svetsning och låga tryckfall.
Levereras av
Om produkten
Mjuktätande slussventil för vattensystem, byggd på ett hus i segjärn med fullt vulkaniserad kägla och fritt genomlopp. Ventilen levereras med fasta PE-ändar i PE100, PN16, SDR11, vilket gör att den svetsas direkt mot befintlig PE-ledning utan flänsar eller extra kopplingar. Utförandet med blå EPDM passar dricksvatten och neutrala vätskor, medan rödbrun NBR används för avloppsvatten; det finns även en variant för gas, på förfrågan. Ventilen är designad enligt EN 1074 del 1 och 2 samt EN 1171 och tillverkas för DN 40–400 med rörändar från 63 upp till 400 mm ytterdiameter. Arbetstemperaturen är 0–40 °C, dock inte i frost. Spindeln har rullade gängor och fyra tätningar, och antal stängningsvarv samt maximalt vridmoment anges per dimension. Produkten omfattas av 15 års garanti.
Fördelar
- Fullt vulkanizerad kägla med fixerad spindelmutter
- Spindelmutter CW617N (accepterad UBA lista)
- 4 spindeltätningar för att säkerställa lång hållbarhet
- Fritt genomlopp
- Stängning lägre än standard
- Försänkta bultar som är skyddade med smältmassa
- Kamring som fixerar spindel och ger låga stängningsmoment
- Blå för vatten (EPDM)Rödbrun för avlopp (NBR) Finns även för gas
Varianter(15)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

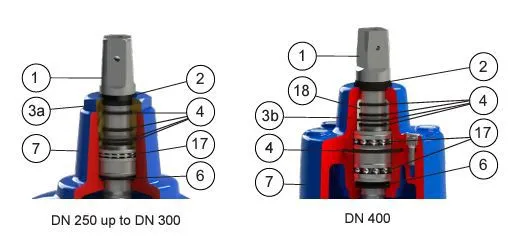

Materialspecifikation
| Nr | Komponent | Material BLÅ/RÖDBRUN | Standard |
|---|---|---|---|
| 1 | Spindel | Syrafast spindel med rullade gängor 1.4404 | EN 10088-1 |
| 2 | Avstrykarring | Elastomer | - |
| 3 | Övre spindelmutter | Mässing | EN 12164 |
| 4 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 5 | Spindelmutter | Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3) | EN 12164 |
| 6 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 7 | Överdel | Segjärn EN-GJS-500-7 | EN 1563 |
| 8 | Bultar | Rostfritt stål A2 | EN 10088-1 |
| 9 | Överdel packning | Utblåsningssäker EPDM/NBR | EN 681-1 |
| 10 | Rör | PE 100 | EN 12201-2 |
| 11 | Klämring | Segjärn EN-GJS-500-7 | EN 1563 |
| 12 | Krympslang | Plast | - |
| 13 | Spindelmutter | Mässing | EN 12164 |
| 14 | Kägla | Segjärn EN-GJS-500-7 | EN 1563 |
| 15 | Beläggning kägla | Fullt vulkaniserad EPDM/NBR | EN 681-1 |
| 16 | Ventilhus | Segjärn EN-GJS-500-7 | EN 1563 |
| 17 | Lager | Stål | ISO 20516 |
| 18 | Gland bush | POM | - |
Certifieringar & standarder
EN 12201
EN 1074
EN 1171
UBA
