Fucoli-Somepal·Servisventiler
02.100 Fucoli servisventiler med invändig gänga EPDM
- EPDM
Servisventil PN16 med invändig gänga och fritt genomlopp – lågt stängningsmoment och lång hållbarhet i dricksvattennät.
Levereras av
Om produkten
Servisventilerna med invändig gänga används för att öppna och stänga serviser i dricksvattenledningar.. De finns i dimensionerna DN 20 till DN 50 med invändig BSP-gänga enligt ISO 228-1 och ISO 1179-1, vilket ger enkel inkoppling mot gängade servisledningar, och bygglängderna följer DIN 3202-4 (M2). Konstruktionen ger fullt fritt genomlopp med litet flödesmotstånd. Ventilhuset är gjutet i segjärn och käglan är fullt vulkaniserad, vilket ger mjuk tätning och lägsta möjliga stängningsmoment. Syrafast spindel med rullade gängor och fyra spindeltätningar ger lång hållbarhet. Ventilerna är avsedda för PN16. Arbetstemperatur: 0-40°C (ej frost)
Fördelar
- Fullt vulkaniserad kägla med fixerad spindelmutter i avzinkningshärdig mässing
- Fullt fritt genomlopp
- Syrafast spindel och fyra spindeltätningar ger lång hållbarhet
- Lägsta möjliga stängningsmoment
- Dubbla läppringstätningar
- GSK-certifierad epoxybeläggning
Varianter(5)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

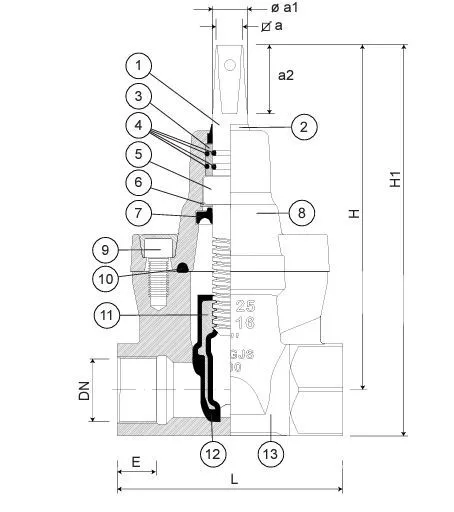

Materialspecifikation
| Nr | Komponent | Material BLÅ/RÖDBRUN | Standard |
|---|---|---|---|
| 1 | Spindel | Syrafast spindel med rullade gängor 1.4404 | EN 10088-1 |
| 2 | Avstrykarring | Elastomer | - |
| 3 | Lager | POM | - |
| 4 | Spindeltätn./O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 5 | Spindelmutter | Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3) | EN 12164 |
| 6 | Kamring | Rostfritt stål A2 | EN 12164 |
| 7 | Manschett | Elastomer EPDM/NBR | EN 681-1 |
| 8 | Överdel | Segjärn EN-GJS-500-7 | EN 1563 |
| 9 | Bult överdel | Rostfritt stål A2 | EN 10088-1 |
| 10 | Överdel packning | Utblåsningssäker EPDM/NBR | EN 681-1 |
| 11 | Kägla | Mässing | EN 12164 |
| 12 | Beläggning kägla | Fullt vulkaniserad EPDM/NBR | EN 681-1 |
| 13 | Ventilhus | Segjärn EN-GJS-500-7 | EN 1563 |
Certifieringar & standarder
EN 1074
EN 1171
