Fucoli-Somepal·Vridspjällventiler
04.102 Fucoli vridspjällventiler syrafast säte med växel IP68 PN10/16
- Syrafast
Dubbelexcentrisk vridspjällventil Duplex 316L för dricksvatten med säte i syrafast stål AISI 316L och syrafast spindel. Växel IP68 för markförläggning, förberedd för motordrift.
Levereras av
Om produkten
Vridspjällventilen är avsedd för avstängning och reglering i dricksvattenledningar och för neutrala vätskor, i dimensionerna DN 150 till DN 1000. Konstruktionen är dubbelexcentrisk med dubbelriktad tätning, så att ventilen tätar i båda flödesriktningarna. Huset är gjutet i segjärn EN-GJS-500-7 och invändigt och utvändigt pulverlackerat med dricksvattengodkänd epoxi RAL 5005, minst 250 µm (GSK-godkänd). Ventilen är konstruerad enligt EN 1074-1/2 och EN 593, med flänsborrning enligt EN 1092-2 och bygglängd enligt EN 558 tabell 2 serie 14. Arbetstemperaturen är 0–70 °C, ej frost. I 04.102 (Duplex 316L) är sätet av syrafast stål AISI 316L. Det är skillnaden mot 04.100, där sätet är av segjärn. Ventilen levereras alltid med syrafast spindel och spindelhylsa för längsta möjliga livslängd. Utförandet med växel IP68 från Auma är avsett för markförläggning och har ISO-fläns för ställdon, så att ventilen kan motoriseras. För montage ovan mark finns samma ventil med handratt och växel IP67.
Fördelar
- Dubbelexcentrisk konstruktion som tätar i båda flödesriktningarna
- Godkänd för dricksvatten, certifierad enligt EN 1074-1/2
- Säte i syrafast stål AISI 316L
- Syrafast spindel och spindelhylsa som standard
- Växel IP68 för markförläggning, förberedd för motordrift
- Dricksvattengodkänd epoxi, minst 250 µm, GSK-godkänd
- Tillverkad i Europa
Varianter(13)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

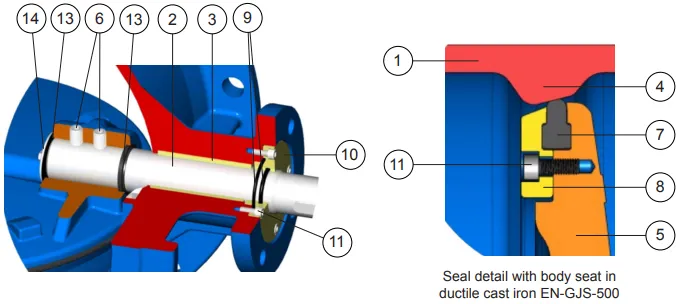

Materialspecifikation
| Nr | Komponent | Material | Standard |
|---|---|---|---|
| 1 | Hus | Segjärn EN-GJS-500-7 | EN 1563 |
| 2 | Spindlar | Syrafast stål AISI 316L | EN 10088-1 |
| 3 | Spindelhylsa | Syrafast stål | EN 10088-1 |
| 4 | Säte | Syrafast stål AISI 316L | EN 10088-1 |
| 5 | Spjällskiva | Segjärn EN-GJS-500-7 | EN 1563 |
| 6 | Pinnbult | Rostfritt stål A2 | EN 10088-1 |
| 7 | Tätning spjällskiva | EPDM | EN 681-1 |
| 8 | Hållarring tätning | Segjärn EN-GJS-500-7 | EN 1563 |
| 9 | O-ringar | EPDM | EN 681-1 |
| 10 | Låsring O-ring | Brons CuSn7Zn4Pb7 | EN 1982 |
| 11 | Bultar | Rostfritt stål A2 | EN 10088-1 |
| 12 | Sidolock | Segjärn EN-GJS-500-7 | EN 1563 |
| 13 | Spindeltätning | EPDM | EN 681-1 |
| 14 | Spindelbricka | Syrafast stål AISI 316L | EN 10088-1 |
| 15 | Växel | - | - |
| 16 | Lyftöglor | Förzinkat stål | - |
| 17 | Handratt | Pressat stål ST W24 | 10305-3 |
| - | Korrosionsskydd | Epoxi RAL 5005, minst 250 µm, GSK-godkänd | EN 14901-1 |
Certifieringar & standarder
DIN EN 1092-2
EN 1074
EN 558
EN 12266-1
DIN 3202
