Fucoli-Somepal·GFIX
Fucoli GFIX dragfasta rörkopplingar, dricksvatten
GFIX universalkoppling för alla rörtyper – dragfast och lättinstallerad, med stor spännvidd som täcker flera rördimensioner i DN 40–400.
Levereras av
Om produkten

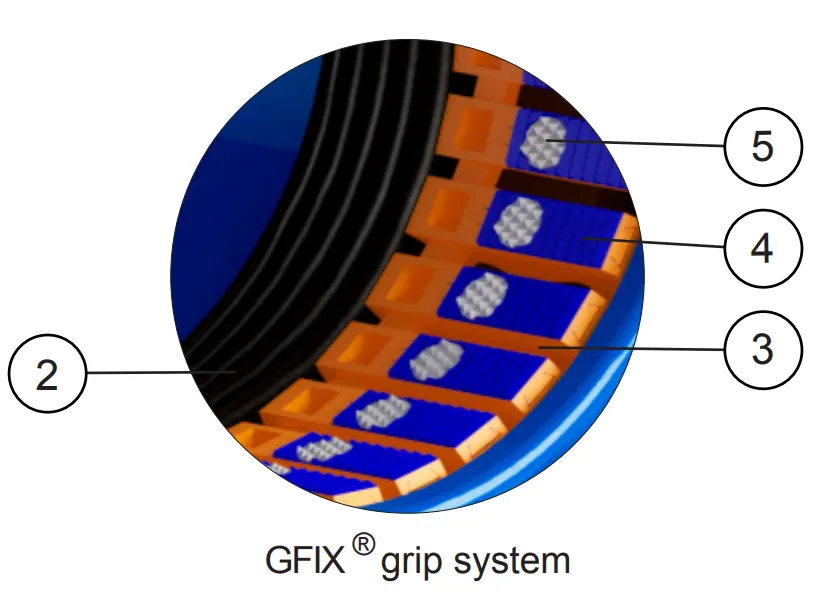

GFIX dragfasta rörkopplingar är en universalkoppling för alla rörmaterial och förbinder rör med olika material och ytterdiameter, till exempel PE, PVC och PVC-O. Kopplingen finns i DN 40–400 för PN10/16. Greppsystemet GFIX gör kopplingen dragfast och lättinstallerad, och den tillåter avvinkling upp till ±4° per sida. Arbetstemperaturen är 0 °C till +70 °C (ej frost). Huset är i segjärn och tätningen är konstruerad med många tätningsytor för en säker installation. Vid montage rengörs rörens anläggningsytor, ytterdiametern kontrolleras och max- och min-insticksdjup markeras på röret. Bultarna dras därefter växelvis ett till två varv i taget till angivet åtdragningsmoment, 50–120 Nm beroende på dimension. Observera min. avstånd mellan rörändar (Cmin), se skiss
Fördelar
- Lättinstallerad
- Upp till ± 4° avvinkling per sida
- Dragfast greppsystem för alla rörmaterial
- Stor spännvidd täcker flera rörytterdiametrar
- Många tätningsytor ger säker tätning
- GSK-certifierad kvalitet
Varianter(17)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

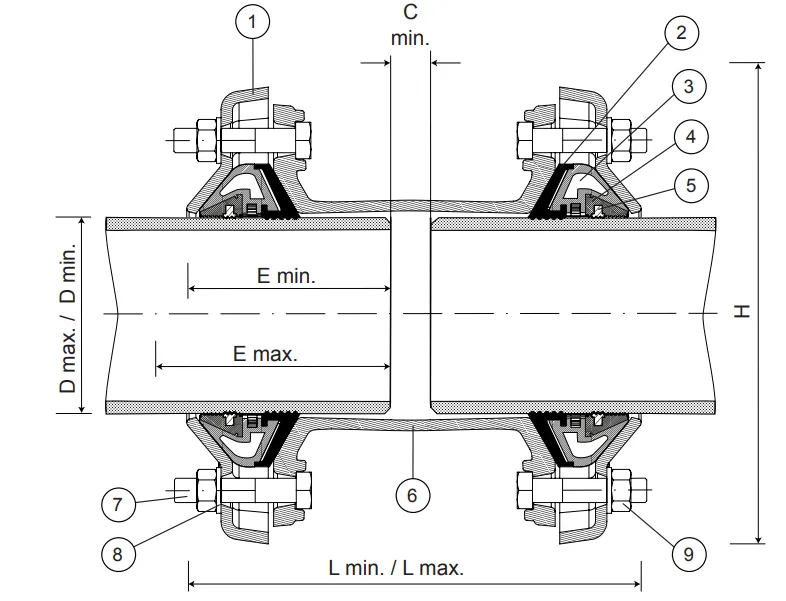

Materialspecifikation
| Nr | Komponent | Material | Standard |
|---|---|---|---|
| 1 | Låsring | Segjärn EN-GJS-500-7 | EN 1563 |
| 2 | Tätning | Elastomer EPDM | EN 681-1 |
| 3 | Greppstöd | POM | – |
| 4 | Grepp | POM | – |
| 5 | Nitar med fräsning | Härdat stål cq 15 | DIN 1654 |
| 6 | Hus | Segjärn EN-GJS-500-7 | EN 1563 |
| 7 | Bultar | Rostfritt stål A2 | EN 10088-1 |
| 8 | Muttrar | Syrafast stål A4 | EN 10088-1 |
| 9 | Brickor | Rostfritt stål A2 | EN 10088-1 |
| – | Korrosionsskydd | Epoxy, internt och externt ≥250 μm | EN 14901, GSK (RAL-GZ662) |
