Fucoli-Somepal·Slussventiler
01.401 Fucoli slussventiler serie 3000 med muffar PN16 NBR
- NBR
Fucoli-Somepal slussventil med muffar för PVC-rör och fritt genomlopp – enkel anslutning och lågt stängningsmoment i DN 40–400.
Levereras av
Om produkten
Mjuktätande slussventil i serie 3000 med muffar för direkt anslutning till PVC-rör enligt EN ISO 1452-2. Ventilen har fritt genomlopp utan fördjupning i botten, vilket minskar risken för avlagringar och ger lågt tryckfall. Den finns i DN 40–400 för tryckklass PN16 och arbetstemperatur 0–70 °C (ej frost), och är designad enligt EN 1074 del 1 och 2 samt EN 1171. Blå utförande med EPDM används för dricksvatten och neutrala vätskor, rödbrunt utförande med NBR för avloppsvatten. Huset är av segjärn och käglan fullt vulkaniserad med fixerad spindelmutter, medan spindeln som standard är i syrafast stål med inrullade gängor för hög hållfasthet. Fyra spindeltätningar ger lång livslängd, och tätningen kan bytas medan ledningen står under tryck. Produkten omfattas av 15 års garanti.
Fördelar
- Fullt vulkanizerad kägla med fixerad spindelmutter
- Spindelmutter CW617N (accepterad UBA lista)
- 4 spindeltätningar för att säkerställa lång hållbarhet
- Fritt genomlopp
- Stängning lägre än standard
- Försänkta bultar som är skyddade med smältmassa
- Kamring som fixerar spindel och ger låga stängningsmoment
- Blå för vatten (EPDM)Rödbrun för avlopp (NBR) Finns även för gas
Varianter(14)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

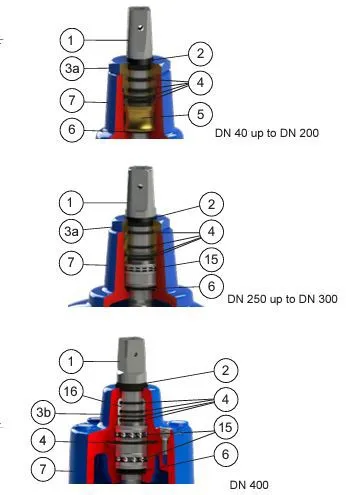

Materialspecifikation
| Nr | Komponent | Material BLÅ/RÖDBRUN | Standard |
|---|---|---|---|
| 1 | Spindel | Syrafast spindel med rullade gängor 1.4404 | EN 10088-1 |
| 2 | Avstrykarring | Elastomer | - |
| 3 | Övre spindelmutter | Mässing | EN 12164 |
| 4 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 5 | Spindelmutter | Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3) | EN 12164 |
| 6 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 7 | Överdel | Segjärn EN-GJS-500-7 | EN 1563 |
| 8 | Bultar | Rostfritt stål A2 | EN 10088-1 |
| 9 | Överdel packning | Utblåsningssäker EPDM/NBR | EN 681-1 |
| 10 | Läppringstätning | EPDM/NBR | EN 681-1 |
| 11 | Spindelmutter | Mässing | EN 12164 |
| 12 | Kägla | Segjärn EN-GJS-500-7 | EN 1563 |
| 13 | Beläggning kägla | Fullt vulkaniserad EPDM/NBR | EN 681-1 |
| 14 | Ventilhus | Segjärn EN-GJS-500-7 | EN 1563 |
| 15 | Lager | Stål | ISO 20516 |
Certifieringar & standarder
EN 1074
EN 1171
UBA
