Fucoli-Somepal·Servisventiler
02.101 Fucoli servisventiler 90° med utvändig och invändig gänga, EPDM
- EPDM
Servisventil PN16 med 90° vinkel, utvändig och invändig gänga och fritt genomlopp – lätt att manövrera med lågt stängningsmoment.
Levereras av
Om produkten
Servisventilen används i servisledningar där avstängningen behöver göras i 90° vinkel, med utvändig gänga in och invändig gänga ut. Genomloppet är helt fritt, vilket ger låga tryckförluster och möjlighet att spola ledningen. Ventilen finns i DN 25–50 för tryckklass PN16 och arbetstemperatur 0–70 °C (ej frost), och levereras med 15 års garanti. Ventilen är avsedd för dricksvatten och neutrala vätskor. Huset är gjutet i segjärn och ventilen har syrafast spindel med rullade gängor samt fullt vulkaniserad kägla, vilket ger lågt stängningsmoment. Anslutningarna är utformade som invändig och utvändig BSP-gänga enligt ISO 228-1, med anslutning R32 eller R50 beroende på dimension.
Fördelar
- Fullt fritt genomlopp ger låga tryckförluster
- Syrafast spindel med fyra spindeltätningar för lång livslängd
- Fullt vulkaniserad kägla med fixerad spindelmutter i avzinkningshärdig mässing
- Lägsta möjliga stängningsmoment
- Dubbla läppringstätningar
- GSK-certifierad epoxybeläggning
Varianter(4)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

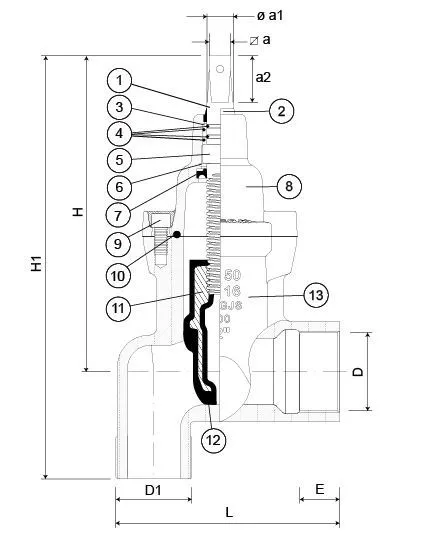

Materialspecifikation
| Nr | Komponent | Material BLÅ/RÖDBRUN | Standard |
|---|---|---|---|
| 1 | Spindel | Syrafast spindel med rullade gängor 1.4404 | EN 10088-1 |
| 2 | Avstrykarring | Elastomer | - |
| 3 | Lager | POM | - |
| 4 | Spindeltätn./O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 5 | Spindelmutter | Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3) | EN 12164 |
| 6 | Kamring | Rostfritt stål A2 | EN 12164 |
| 7 | Manschett | Elastomer EPDM/NBR | EN 681-1 |
| 8 | Överdel | Segjärn EN-GJS-500-7 | EN 1563 |
| 9 | Bult överdel | Rostfritt stål A2 | EN 10088-1 |
| 10 | Överdel packning | Utblåsningssäker EPDM/NBR | EN 681-1 |
| 11 | Kägla | Mässing | EN 12164 |
| 12 | Beläggning kägla | Fullt vulkaniserad EPDM/NBR | EN 681-1 |
| 13 | Ventilhus | Segjärn EN-GJS-500-7 | EN 1563 |
Certifieringar & standarder
ISO 228
EN 1074
EN 1171
