Fucoli-Somepal·Servisventiler
02.201 Fucoli dragfasta servisventiler 90° med direktinstick och 90° utv gänga, EPDM
- EPDM
Servisventil PN16 med 90° direktinstick för PE och utvändig gänga – dragfast montage och fritt genomlopp ger låg tryckförlust.
Levereras av
Om produkten
Dragfast servisventil PN16 med 90° vinkel, direktinstick för PE-rör och utvändig gänga på ingående sida. Ventilen har fritt genomlopp, vilket ger låg tryckförlust och möjliggör spolning av servisledningen. Den finns i DN 20–50 för PE-rör med ytterdiameter 32–63 mm och passar dricksvatten och neutrala vätskor i blått utförande samt avloppsvatten i rödbrunt. Huset är gjutet i segjärn med epoxybeläggning in- och utvändigt. Direktinsticket är dragfast mot PE80 och PE100 upp till PN16 och låser röret utan svetsning eller extra klämförband, vilket kortar montagetiden i schakt. Kägla och spindeltätningar ger lågt stängningsmoment, mellan 7 och 13 varv till fullt öppen. Arbetstemperatur 0–40 °C och 15 års garanti.
Fördelar
- Fullt fritt genomlopp med låg tryckförlust
- Dragfast direktinstick för PE utan extra klämförband
- Fyra spindeltätningar och syrafast spindel ger lång hållbarhet
- Lägsta möjliga stängningsmoment vid manövrering
- Dubbla läppringstätningar för säker tätning
- GSK-certifierad epoxybeläggning
Varianter(4)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

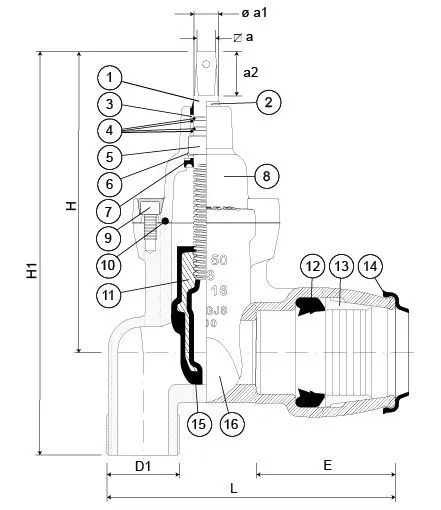

Materialspecifikation
| Nr | Komponent | Material BLÅ/RÖDBRUN | Standard |
|---|---|---|---|
| 1 | Spindel | Syrafast spindel med rullade gängor 1.4404 | EN 10088-1 |
| 2 | Avstrykarring | Elastomer | – |
| 3 | Lager | POM | – |
| 4 | Spindeltätn./O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 5 | Spindelmutter | Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3) | EN12164 |
| 6 | Kamring | Rostfritt stål A2 | EN 12164 |
| 7 | Manschett | Elastomer EPDM/NBR | EN 681-1 |
| 8 | Överdel | Segjärn EN-GJS-500-7 | EN 1563 |
| 9 | Bult överdel | Rostfritt stål A2 | EN 10088-1 |
| 10 | Överdel packning | Utblåsningssäker EPDM/NBR | EN 681-1 |
| 11 | Kägla | Mässing | EN 12164 |
| 12 | Läppringstätning | Elastomer EPDM/NBR | EN 681-1 |
| 13 | Klämring | POM | – |
| 14 | Skyddsdamask | Elastomer | EN 681-1 |
| 15 | Beläggning kägla | Fullt vulkaniserad EPDM/NBR | EN 681-1 |
| 16 | Ventilhus | Segjärn EN-GJS-500-7 | EN 1563 |
Certifieringar & standarder
ISO 228
EN 1074
EN 1171
