Fucoli-Somepal·Slussventiler
01.410 Fucoli slussventiler Blockplus PN16
- EPDM
Mjuktätande slussventil med BLOCKPLUS dragfasta muffar för PE- och PVC-rör – fritt genomlopp och säker dragfast anslutning utan extra delar.
Levereras av
Om produkten
Mjuktätande slussventil med fritt genomlopp och BLOCKPLUS dragfasta muffar för direkt anslutning till PE- och PVC-rör. Ventilen finns i DN 50–200 för rörytterdiameter 63–200 mm och är dimensionerad för PN16 med arbetstemperatur 0–70 °C, ej frost. Den blå ventilen med EPDM används för dricksvatten. Ventilhuset är en konstruktion i segjärn, och käglan är fullt vulkaniserad för mjuk tätning. Anslutningen tätas med dubbel läppring och det dragfasta systemet gör att muffarna kan dras åt från ovansidan, vilket förenklar montaget i trånga schakt. Stängningsmomentet är lägre än standard och antalet varv till öppet läge varierar med dimensionen. Passar rörsystem i PE 80, PE 100 och PVC.
Fördelar
- Mjukstängande/Mjuktätande
- BLOCKPLUS dragfasta muffar
- Stängningsmoment lägre än standard
- Innovativt dragfast system
- Möjliggör åtdragning ifrån ovansidan
Varianter(7)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

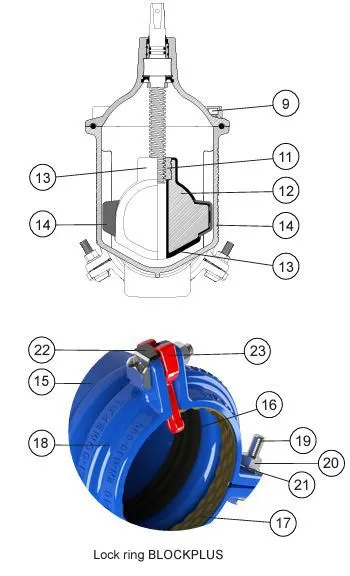

Materialspecifikation
| Nr | Komponent | Material BLÅ/RÖDBRUN | Standard |
|---|---|---|---|
| 1 | Spindel | Syrafast spindel med rullade gängor 1.4404 | EN 10088-1 |
| 2 | Avstrykarring | Elastomer | - |
| 3 | Lager | POM | - |
| 4 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 5 | Spindelmutter | Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3) | EN 12164 |
| 6 | Läpptätning | Elastomer EPDM/NBR | EN 681-1 |
| 7 | Stoppring | Rostfritt stål | EN 10088-1 |
| 8 | Överdel | Segjärn EN-GJS-500-7 | EN 1563 |
| 9 | Bultar | Rostfritt stål A2 | EN 10088-1 |
| 10 | Överdel packning | Utblåsningssäker EPDM/NBR | EN 681-1 |
| 11 | Spindelmutter | Mässing | EN 12164 |
| 12 | Kägla | Segjärn EN-GJS-500-7 | EN 1563 |
| 13 | Beläggning kägla | Fullt vulkaniserad EPDM/NBR | EN 681-1 |
| 14 | Glidguide | Polyamid | - |
| 15 | Ventilhus | Segjärn EN-GJS-500-7 | EN 1563 |
| 16 | Läppringstätning | EPDM/NBR | EN 681-1 |
| 17 | Gripring | Mässing (CuZn36Pb3) | EN 1982 |
| 18 | Låsring | Segjärn EN-GJS-500-7 | EN 1563 |
| 19 | Bultar | Rostfritt stål A2 | EN 10088-1 |
| 20 | Muttrar | Syrafast stål A4 | EN 10088-1 |
| 21 | Brickor | Rostfritt stål A2 | EN 10088-1 |
| 22 | Bultar låssystem | Rostfritt stål A2 med skyddsbeläggning | EN 10088-1 |
| 23 | Momentbegränsare | Polypropylen | - |
Certifieringar & standarder
EN 12201
EN 1074
EN 1171
