Fucoli-Somepal·Slussventiler
01.201 Fucoli slussventiler serie 3000 med fläns F5 PN10/16 NBR
- NBR
Fucoli-Somepal mjuktätande slussventil med fläns, lång bygglängd F5 och fritt genomlopp för säker avstängning i vatten och avlopp.
Levereras av
Om produkten
Mjuktätande slussventil med fläns i båda ändar, lång bygglängd F5 och fritt genomlopp som ger låga tryckförluster i ledningen. Ventilen finns i DN 40–600 med flänsborrning PN10/16 och används för dricksvatten och neutrala vätskor i blått utförande med EPDM, för avloppsvatten i rödbrunt utförande med NBR, och kan även fås som gasventil på förfrågan. Huset är gjutet i segjärn, käglan är fullt vulkaniserad och spindeln levereras som standard i syrafast stål med inrullade gängor för hög hållfasthet. Fyra spindeltätningar och fixerad spindelmutter ger lång livslängd, och en kamring håller spindeln på plats så att stängningsmomentet blir lågt. Arbetstemperaturen är 0–70°C (ej frost) och flänsarna följer EN 1092-2 PN10/16. Ventilen omfattas av 15 års garanti.
Fördelar
- Fritt genomlopp ger låga tryckförluster
- Fullt vulkaniserad kägla med fixerad spindelmutter
- Fyra spindeltätningar säkerställer lång hållbarhet
- Kamring ger låga stängningsmoment
- Försänkta bultar skyddade med smältmassa
- GSK-certifierad kvalitet
Varianter(24)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

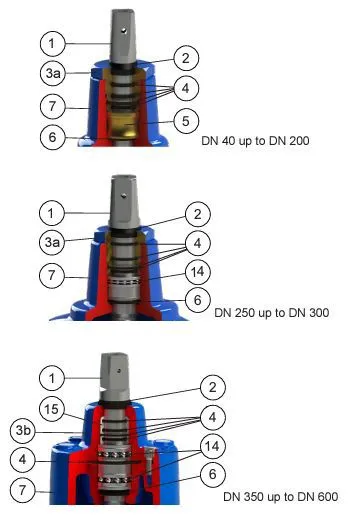

Materialspecifikation
| Nr | Komponent | Material BLÅ/RÖDBRUN | Standard |
|---|---|---|---|
| 1 | Spindel | Syrafast spindel med rullade gängor 1.4404 | EN 10088-1 |
| 2 | Avstrykarring | Elastomer | - |
| 3 | Övre spindelmutter | Mässing | EN 12164 |
| 4 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 5 | Spindelmutter | Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3) | EN 12164 |
| 6 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 7 | Överdel | Segjärn EN-GJS-500-7 | EN 1563 |
| 8 | Bultar | Rostfritt stål A2 | EN 10088-1 |
| 9 | Överdel packning | Utblåsningssäker EPDM/NBR | EN 681-1 |
| 10 | Spindelmutter | Mässing | EN 12164 |
| 11 | Kägla | Segjärn EN-GJS-500-7 | EN 1563 |
| 12 | Beläggning kägla | Fullt vulkaniserad EPDM/NBR | EN 681-1 |
| 13 | Ventilhus | Segjärn EN-GJS-500-7 | EN 1563 |
| 14 | Lager | Stål | ISO 20516 |
Certifieringar & standarder
DIN EN 1092-2
EN 1074
EN 1171
EN 558
UBA
