Fucoli-Somepal·Slussventiler
01.301 Fucoli slussventiler serie 3000 med spetsändar PN16
- EPDM
Slussventil PN16 med spetsändar och fritt genomlopp – mjuktätande i DN 50–500 för dricksvatten.
Levereras av
Om produkten
Mjuktätande slussventil serie 3000 med spetsändar och fritt genomlopp, avsedd för ledningsnät i DN 50–500. Ventilen finns som blå utförande för dricksvatten och den arbetar i 0–70 °C (ej frost) vid tryckklass PN16. Konstruktionen bygger på ett hus i segjärn med fullt vulkaniserad kägla och fixerad spindelmutter, spindel i syrafast stål med inrullade gängor och fyra spindeltätningar. Fyra spindeltätningar och en kamring som fixerar spindeln ger låga stängningsmoment och lång livslängd. Bultarna är försänkta och skyddade med smältmassa. Spetsändarna gör montaget enkelt i befintlig ledning, och ventilen finns även med lång spetsände i DN 100 och DN 150. Produkten omfattas av 15 års garanti.
Fördelar
- Fullt vulkanizerad kägla med fixerad spindelmutter
- Spindelmutter CW617N (accepterad UBA lista)
- 4 spindeltätningar för att säkerställa lång hållbarhet
- Fritt genomlopp
- Stängning lägre än standard
- Försänkta bultar som är skyddade med smältmassa
- Kamring som fixerar spindel och ger låga stängningsmoment
- Blå för vatten (EPDM)Rödbrun för avlopp (NBR) Finns även för gas
Varianter(13)
Klicka på en rad för alla detaljer, eller på + för att lägga till i offertförfrågan.

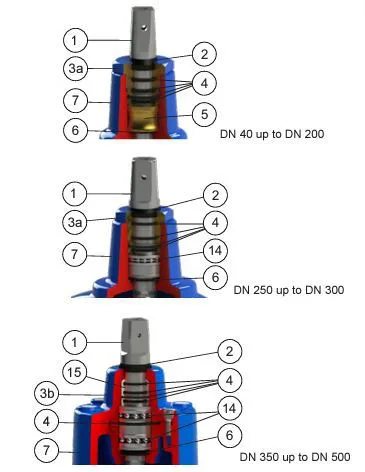

Materialspecifikation
| Nr | Komponent | Material BLÅ/RÖDBRUN | Standard |
|---|---|---|---|
| 1 | Spindel | Syrafast spindel med rullade gängor 1.4404 | EN 10088-1 |
| 2 | Avstrykarring | Elastomer | - |
| 3 | Övre spindelmutter | Mässing | EN 12164 |
| 4 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 5 | Spindelmutter | Fixerad spindelmutter av avzinkningshärdig mässing (CuZn36Pb3) | EN 12164 |
| 6 | O-ring | Elastomer EPDM/NBR | EN 681-1 |
| 7 | Överdel | Segjärn EN-GJS-500-7 | EN 1563 |
| 8 | Bultar | Rostfritt stål A2 | EN 10088-1 |
| 9 | Överdel packning | Utblåsningssäker EPDM/NBR | EN 681-1 |
| 10 | Spindelmutter | Mässing | EN 12164 |
| 11 | Kägla | Segjärn EN-GJS-500-7 | EN 1563 |
| 12 | Beläggning kägla | Fullt vulkaniserad EPDM/NBR | EN 681-1 |
| 13 | Ventilhus | Segjärn EN-GJS-500-7 | EN 1563 |
| 14 | Lager | Stål | ISO 20516 |
Certifieringar & standarder
EN 1074
EN 1171
UBA
